AUM 2

automatische Hebelbatterie

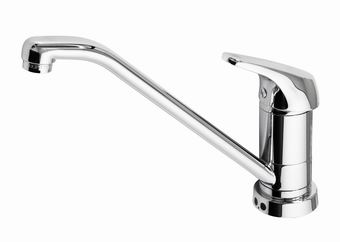

AUM 2 automatische Hebelbatterie

AUM 2 ist eine automatische Hebelbatterie mit berührungsloser Steuerung. Bei Bewegung der Hände vor der Batterie (in der Reaktionszone) wird die Wasserzufuhr durch ein elektromagnetisches Ventil geöffnet und bleibt auch für eine bestimmte Zeit nach Entfernen der Hände (Nachlaufzeit) geöffnet. Bei anhaltender Verdeckung des Sensors wird die Wasserzufuhr nach 30 Sekunden unterbrochen.

Mittels des Hebels kann Temperatur und Menge des Wassers einfach den Wünschen des Benutzers entsprechend eingestellt werden. In der unteren Lage des Hebels ist die Wasserzufuhr gesperrt und kann durch den Sensor nicht geöffnet werden. Das Auslaufrohr der Batterie ist drehbar.

Waschtischbatterie AUM 2 wird in zwei Varianten für unterschiedliche Stromversorgung hergestellt:

- AUM 2 - Waschtischbatterie für Wechselstromversorgung 12 V von der Stromquelle ZAC

- AUM 2.B - Waschtischbatterie für Gleichstromversorgung 6 V aus Batterien der Größe AA, die unter der Abdeckung untergebracht sind – der WC-Spüler erfordert keinerlei Versorgung aus externen Stromquellen. Das Programm der Elektronik garantiert, dass die Wasseranschluss nicht geöffnet wird, falls die Kapazität der Batterien nicht zum Schließen des elektromagnetischen Ventils ausreichen würde

Die Drucktrennung von Warm- und Kaltwasseranschluss ist gewährleistet.

Die automatische Waschtischbatterie AUM 2 erfüllt die EU-Normen und ist für alle Einsätze bestimmt, in denen Benutzerkomfort bei maximaler Wassereinsparung gewünscht ist.

Technische Grunddaten
Reichweite des Sensors:0 - 0,4 m
Wasseranschluss:G 1/2“
Wasserdruck:0,1 – 0,8 MPa (AUM 2.B)
 0,1 – 1,0 MPa (AUM 2)
Durchmesser des Montagesloch im Waschtisch:min. 32 mm
Nachlaufzeit:0 – 4 s (eingestellt auf 1 s)
Stromversorgung:12 V, 50 Hz (AUM 2)
 6 V DC (AUM 2.B)
Anschlussleistung:10 VA (AUM 2)
Stromquelle:ZAC 1/20 (max.2 x AUM 2)
 ZAC 1/50 (max.5 x AUM 2)
 Batterie AA - 1,5 V (AUM 2.B) - 4 Stücke
Lebensdauer der Batterien:bei 100 Schaltungen täglich ca. 1,5 Jahre
Gewicht:2,5 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss - Tr 1/2“ gemäß Skizze
  2. Abfluss - gemäß Siphon
  3. Anschlusskabel für Stromversorgung 12 V,50 Hz von der Stromquelle ZAC (nicht bei AUM 2.B)
  4. Waschtisch oder Spülbecken eingebaut gemäß Skizze
b
Lieferumfang
  • Hebelbatterie
  • Tastkopf
  • Elektronik mit Halter zur Aufhängung
  • elektromagnetisches Ventil - 2 Stücke
  • Eckventil mit Filter - 2 Stücke
  • Batteriehalter (AUM 2.B)
  • Batterie 1,5 V (AUM 2.B) - 4 Stücke
  • Anschlussschlauch
  • Befestigungsbügel
  • Schraub M8 mit der Mutter und Unterlagescheiben
  • Tube mit dem Kitt
b
Schema

Schema - AUM 2 automatische Hebelbatterie
b
A -Kaltwasser Rohr G 1/2"D -Abfluss
B -Warmwasser Rohr G 1/2"E -Reaktionszone
C -Stromanschluss Kabel CYKY 2x1,5A (AUM 2)
b
b
Produktbezeichnung
AUM 2 -
Einhandbatterie für Warm- und Kaltwasser - 12V, 50 Hz
AUM 2.B -
Einhandbatterie für Warm- und Kaltwasser für Batterieversorgung - 6V (4x1,5)
b
Hier können Sie zum Produkt herunterladen
dwgAUM 2 die Angaben für die Projektanten - ( 34 kB )
