AUK 4.2

Automatische Waschtischbatterie

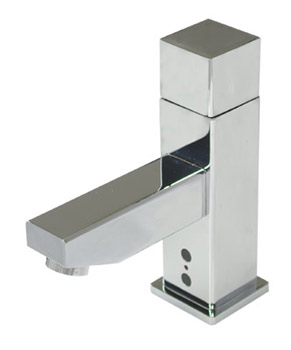

AUK 4.2 Automatische Waschtischbatterie

AUK 4 ist eine automatische Waschtischbatterie mit berührungsloser Betätigung. Bei Handbewegungen in der Sensorzone unter dem Auslaufrohr wird die Wasserzufuhr eingeschaltet, das Wasser läuft noch eine einstellbare Nachlaufzeit nach Entfernen der Hände nach. Bei anhaltender Verdeckung des Sensors schließen die Ventile nach 30 Sekunden. Die Waschtischbatterie ist gegen etwaiges gegenseitiges Überströmen des Kalt- und Warmwassers gesichert.

Waschtischbatterie AUK 4 wird in zwei Varianten für unterschiedliche Stromversorgung hergestellt - für Wechselstromversorgung 12 V von der Stromquelle ZAC oder für Gleichstromversorgung 6 V aus Batterien der Größe AA.

Batteriekörper aus Messing, verchromt.

Die automatische Waschtischbatterie AUK erfüllt EU-Normen und ist für alle Sanitärbereiche bestimmt, bei denen hoher Komfort und Sauberkeit bei maximaler Wassereinsparung gewünscht sind.

Typische Ausführungen
AUK 4.2 - Waschtischbatterie für Kalt- und Warmwasser, 12 V, 50 Hz
AUK 4.2B - Waschtischbatterie für Kalt- und Warmwasser, 6 V (4x AA Batterie)
b
Technische Grunddaten
Reichweite des Sensors:selbstjustierend
Wasseranschluss:G 1/2"
Wasserdruck:1 - 10 Bar (AUM 4.2)
 2 - 8 Bar (AUM 4.2B)
Stromversorgung:12 V, 50 HZ (AUM 4.2)
 6 V - 4 x AA baterie (AUM 4.2B)
Stromquelle:ZAC 1/20 (max. 2x AUM 4.2)
 ZAC 1/36L (max. 4x AUM 4.2)
 ZAC 1/50 (max. 5x AUM 4.2)
 alkalische Batterie AA - 1,5 V (AUM 4.2B)
Gewicht:2 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss 1/2"
  2. Anschlusskabel für Stromversorgung 12 V,50 Hz von der Stromquelle ZAC (nicht bei .B Ausführung)
b
Lieferumfang
  • Auslaufrohr
  • Elektronik
  • Batteriehalter mit 4x AA Batterie (AUM 4.2B)
  • Befestigungsbügel
  • Gewindestift mit Muttern und Unterlagscheiben – je 2 Stück
  • Schlauch mit Überziehmutter 1/2" - 2 Stück
  • Dichtung 1/2" - 2 Stück
  • elektromagnetisches Ventil - 2 Stück
  • Edelstahl-Flexi-Schlauch - 2 Stück
  • Eckventil mit Filter - 2 Stück
  • Tube mit Dichtkitt
b
Schema

Schema - AUK 4.2 Automatische Waschtischbatterie
b
b
Hier können Sie zum Produkt herunterladen
dwgAUK 4 die Angaben für die Projektanten - ( 38 kB )
