aqua programm
aqua programm




AUM 1-II

Waschtischbatterie mit Temperaturregelung

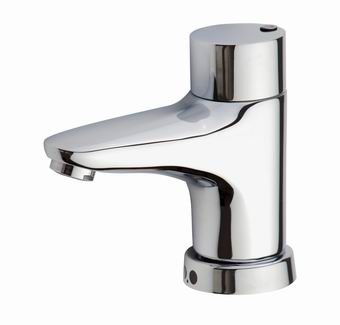

AUM 1-II Waschtischbatterie mit Temperaturregelung

AUM 1-II ist eine automatische Waschbeckenarmatur für warmes und kaltes Wasser mit berührungsloser Bedienung. Es ist der Nachfolger der Armatur AUM 1, deren Produktion eingestellt wurde. Gleiches Funktionsprinzip, andere Armaturenform.

Bei Bewegung der Hände vor der Batterie (in der Reaktionszone) wird die Wasserzufuhr durch ein elektromagnetisches Ventil geöffnet und bleibt auch für eine bestimmte Zeit nach Entfernen der Hände (Nachlaufzeit) geöffnet. Bei anhaltender Verdeckung des Sensors wird die Wasserzufuhr nach 30 Sekunden unterbrochen. Durch Drehen des Knaufs der Mischkartusche kann die Wassertemperatur einfach den Wünschen des Benutzers entsprechend eingestellt werden.

Die Drucktrennung von Warm- und Kaltwasseranschluss ist gewährleistet. Die automatische Waschtischbatterie AUM 1-II erfüllt die EU-Normen und ist für alle Einsätze bestimmt, in denen Benutzerkomfort bei maximaler Wassereinsparung gewünscht ist.

Typische Ausführungen
AUM 1-II - Waschtischbatterie für Warm- und Kaltwasser - 12 V aus Stromquelle ZAC
AUM 1.B-II - Waschtischbatterie für Warm- und Kaltwasser - 6 V aus AA Batterie
AUM 1.E-II - Waschtischbatterie für druckloser Speicher
b
Technische Grunddaten
Reichweite des Sensors:automatische Einstellung
Wasseranschluss:G 1/2"
Wasserdruck:2 - 8 bar (AUM 1.B-II)
 1-10 bar (AUM 1-II)
 3 bar (AUM 1.E-II)
Durchmesser des Montagesloch im Waschtisch:min. 33 mm
Nachlaufzeit:0-4 s (eingestellt auf 1s)
Stromversorgung:12 V, 50 Hz (AUM 1-II, AUM 1.E-II)
 6 V DC (AUM 1.B-II)
Anschlussleistung:ZAC 1/20 (max. 2 x AUM 1-II oder 3 x AUM 1.E-II)
 ZAC 1/50 (max 5 x AUM 1-II oder 8 AUM 1.E-II)
 Batterie AA - 1,5 V (AUM 1.B-II) - 4 Stk
Lebensdauer der Batterien:bei 100 Schaltungen täglich ca. 1,5 Jahre
Gewicht:2,5 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss - G 1/2“ gemäß Skizze
  2. Abfluss - gemäß Siphon
  3. Anschlusskabel für Stromversorgung 12 V,50 Hz von der Stromquelle ZAC (nicht bei AUM 1-II.B)
  4. Waschtisch eingebaut gemäß Skizze
b
Lieferumfang
  • Mischbatterie
  • Tastkopf
  • Elektronik mit Halter zur Aufhängung
  • elektromagnetisches Ventil (AUM 1-II, AUM 1.B-II - 2 Stk)
  • Eckventil mit Filter (AUM 1-II, AUM 1.B-II - 2 Stk)
  • T Mischstück – mit Überziehmutter (AUM 1.E-II)
  • Batteriehalter (AUM 1.B-II)
  • Batterie1,5 V (AUM 1.B-II) - 4 Stk
  • Anschlussschlauch
  • Befestigungsbügel
  • Schraub M8 mit der Mutter und Unterlagescheiben
  • Tube mit dem Kitt
b
Auf Bestellung
  • ZAC - Stromquelle
b
Schema

Schema - AUM 1-II Waschtischbatterie mit Temperaturregelung
b
b
