AUM 7

Einhandbatterie für Doppel-Spültisch

AUM 7 Einhandbatterie für Doppel-Spültisch

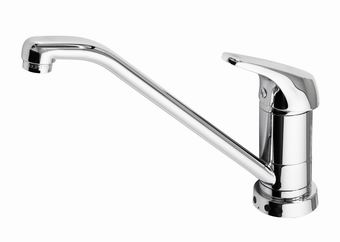

AUM 7 ist eine automatische Waschtischbatterie für Doppel-Waschtische mit berührungsloser Steuerung und Hebel zum Einstellen von Temperatur und Menge des Wassers. Die Wasserzufuhr wird durch kurzes Verdecken der Sensors geöffnet – sie wird durch ein elektromagnetisches Ventil gesteuert. Durch erneutes Verdecken des Sensors wird die Wasserzufuhr unterbrochen. Wird der Sensor nicht verdeckt, wird die Wasserzufuhr nach Verstreichen der eingestellten Zeitspanne (Öffnungszeit) automatisch unterbrochen.

Mittels des Hebels kann Temperatur und Menge des Wassers einfach den Wünschen des Benutzers entsprechend eingestellt werden. In der unteren Lage des Hebels ist die Wasserzufuhr gesperrt und kann durch den Sensor nicht geöffnet werden. Das Auslaufrohr der Batterie ist drehbar.

Waschtischbatterie AUM 7 wird in zwei Varianten für unterschiedliche Stromversorgung hergestellt:

- AUM 7 – Waschtischbatterie für Wechselstromversorgung 12 V von der Stromquelle ZAC

- AUM 7.B – Waschtischbatterie für Gleichstromversorgung 6 V aus Batterien der Größe AA, die unter der Abdeckung untergebracht sind – der WC-Spüler erfordert keinerlei Versorgung aus externen Stromquellen. Das Programm der Elektronik garantiert, dass die Wasseranschluss nicht geöffnet wird, falls die Kapazität der Batterien nicht zum Schließen des elektromagnetischen Ventils ausreichen würde.

Die Drucktrennung von Warm- und Kaltwasseranschluss ist gewährleistet.

Die automatische Waschtischbatterie AUM 7 erfüllt die EU-Normen und ist für alle Einsätze bestimmt, in denen Benutzerkomfort bei maximaler Wassereinsparung gewünscht ist.

Technische Grunddaten
Reichweite des Sensors:0 - 0,15 m
Wasseranschluss:G 1/2“
Wasserdruck:0,1 – 0,8 MPa (AUM 7.B)
 0,1 – 1,0 MPa (AUM 7)
Durchmesser des Montagesloch im Waschtisch:min. 32 mm
Nachlaufzeit:5 – 100 s (eingestellt auf 15 s)
Stromversorgung:12 V, 50 Hz (AUM 7)
 6 V DC (AUM 7.B)
Anschlussleistung:10 VA (AUM 7)
Stromquelle:ZAC 1/20 (max.2 x AUM 7)
 ZAC 1/50 (max.5 x AUM 7)
 Batterie AA - 1,5 V (AUM 7.B) - 4 Stücke
Lebensdauer der Batterien:bei 100 Schaltungen täglich ca. 1,5 Jahre
Gewicht:2,5 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss - Tr 1/2“ gemäß Skizze
  2. Abfluss - gemäß Siphon
  3. Anschlusskabel für Stromversorgung 12 V,50 Hz von der Stromquelle ZAC (nicht bei AUM 7.B)
b
Lieferumfang
  • Hebelbatterie
  • Tastkopf
  • Elektronik mit Halter zur Aufhängung
  • elektromagnetisches Ventil
  • Eckventil mit Filter - 2 Stücke
  • Batteriehalter (AUM 7.B)
  • Batterie 1,5 V (AUM 7.B) - 4 Stücke
  • Anschlussschlauch
  • Befestigungsbügel
  • Schraub M8 mit der Mutter und Unterlagescheiben
  • Tube mit dem Kitt
b
Schema

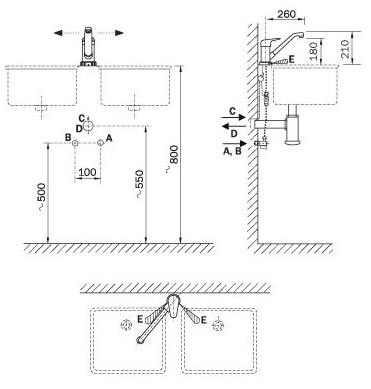

Schema - AUM 7 Einhandbatterie für Doppel-Spültisch
b
A -Kaltwasser Rohr G 1/2"D -Abfluss
B -Warmwasser Rohr G 1/2"E -Reaktionszone
C -Stromanschluss Kabel CYKY 2x1,5A (AUM 7)
b
b
Produktbezeichnung
AUM 7 -
Einhandbatterie für Doppel-Spültisch - 12V, 50 Hz
AUM 7.B -
Einhandbatterie für Doppel-Spültisch für Batterieversorgung - 6V (4x1,5)
b
Hier können Sie zum Produkt herunterladen
dwgAUM 7 die Angaben für die Projektanten - ( 39 kB )
