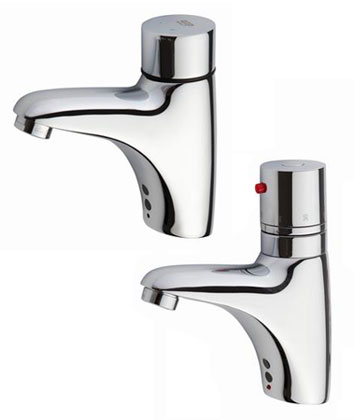

		AUM 10 Opto-Elektronische Waschtischbatterie

AUM 10 Opto-Elektronische Waschtischbatterie

AUM 10 ist eine automatische Waschtischbatterie für Warm- und Kaltwasser mit Sensorsteuerung, bei der der Benutzer die Wassertemperatur einstellen kann. Die Batterie wird in zwei Ausführungen geliefert – mit Mischventil (AUM 10) oder Thermostatventil (AUM 10.TV).

Bei Bewegung der Hände vor der Batterie (in der Reaktionszone) wird die Wasserzufuhr durch ein elektromagnetisches Ventil geöffnet und bleibt auch für eine bestimmte Zeit nach Entfernen der Hände (Nachlaufzeit) geöffnet. Bei anhaltender Verdeckung des Sensors wird die Wasserzufuhr spätestens nach 30 Sekunden unterbrochen. Durch Drehen des oberen Knaufs der Mischkartusche kann die Wassertemperatur einfach den Wünschen des Benutzers entsprechend eingestellt werden. Der untere Knauf dient zum Einstellen des Durchflusses (nur bei AUM 10.TV), die Einstellung kann arretiert werden. Die Drucktrennung von Warm- und Kaltwasseranschluss ist gewährleistet.

Die automatische Waschtischbatterie AUM 10 erfüllt die EU-Normen und ist für alle Einsätze bestimmt, in denen Benutzerkomfort bei maximaler Wassereinsparung gewünscht ist.

Typische Ausführungen
AUM 10 - mit Mischventil für Wechselstromversorgung 12 V von der Stromquelle ZAC
AUM 10.B - mit Mischventil für Gleichstromversorgung 6 V aus Batterien der Größe AA
AUM 10.E - mit Mischventil für druckloser Speicher
AUM 10.TV - mit Thermostatventil, 12 V von der Stromquelle ZAC
AUM 10.TVB - mit Thermostatventil,6 V aus Batterien der Größe AA
AUM 10.TVE - mit Thermostatventil für druckloser Speicher

Technische Grunddaten
Reichweite des Sensors:	selbstjustierend
Wasseranschluss:	G 1/2“
Wasserdruck:	1 – 8 bar (AUM 10.B, AUM 10.TVB)
	1 – 10 bar (AUM 10, AUM 10.TV)
	3 bar (AUM 10.E, AUM 10.TVE)
Durchmesser des Montagesloch im Waschtisch:	min. 33 mm
Nachlaufzeit:	0 – 4 s (eingestellt auf 1 s)
Stromversorgung:	12 V, 50 Hz (AUM 10, .E, .TV, .TVE)
	6 V DC (AUM 10.B, .TVB)
Anschlussleistung:	10 VA (AUM 10, AUM 10.TV)
	6 VA (AUM 10.E, AUM 10.TVE)
Stromquelle:	ZAC 1/20 (max.2 x AUM 10, .TV; max.3 x AUM 10.E, .TVE)
	ZAC 1/50 (max.5 x AUM 10, .TV; max.8 x AUM 10.E, .TVE)
	Batterie AA - 1,5 V (AUM 10.B, .TVB) - 4 Stck
Lebensdauer der Batterien:	bei 100 Schaltungen täglich ca. 1,5 Jahre
Gewicht:	2,7 kg

Lieferumfang
Waschtischbatterie mit Misch- oder Thermostatventil Elektronik mit Halter zur Aufhängung 2 x elektromagnetisches Ventil (AUM 10.E, .TVE - 1 Stck) 2 x Eckventil mit Filter (AUM 10.E, .TVE - 1 Stck) T Mischstück – mit Überziehmutter (AUM 10.E, .TVE) Batteriehalter (AUM 10.B, .TVB) Batterie 1,5 V (AUM 10.B, .TVB) - 4 Stck Anschlussschlauch Befestigungsbügel Schraub M6 mit der Mutter und Unterlagescheiben-2 Stck Tube mit dem Kitt

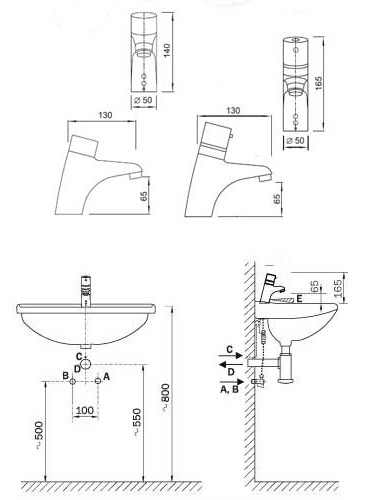

Schema

Schema - AUM 10 Opto-Elektronische Waschtischbatterie

A -	Kaltwasser (Rohr 1/2" Innengewinde)		D -	Abfluss
B -	Warmwasser (Rohr 1/2" Innengewinde)		E -	Reaktionszone
C -	Stromanschluss (nicht bei AUM 10.B,.TVB)

Produktbezeichnung

AUM 10 -

Waschtischbatterie mit Mischventil - 12V, 50 Hz

AUM 10.B -

Waschtischbatterie mit Mischventil - 6V (4 x 1,5)

AUM 10.E -

Waschtischbatterie für Durchlauferhitzer mit Mischventil - 12V,50Hz

AUM 10.TV -

Waschtischbatterie mit Thermostatventil - 12V, 50 Hz

AUM 10.TVB -

Waschtischbatterie mit Thermostatventil - 6 V ( 4x1,5 )

AUM 10.TVE -

Waschtischbatterie für Durchlauferhitzer mit Thermostatventil - 12 V, 50 Hz

Hier können Sie zum Produkt herunterladen
AUM 10 die Angaben für die Projektanten - ( 49 kB )
AUM 10 TV die Angaben für die Projektanten - ( 59 kB )
