AUM 12

automatische Waschtischbatterie

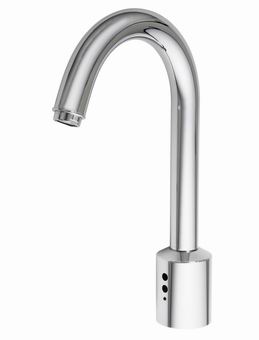

AUM 12 automatische Waschtischbatterie

AUM 12 ist eine automatische Waschtischbatterie mit berührungsloser Steuerung und drehbarem Auslaufrohr. Bei Bewegung der Hände vor der Batterie (in der Reaktionszone) wird die Wasserzufuhr durch ein elektromagnetisches Ventil geöffnet und bleibt auch für eine bestimmte Zeit nach Entfernen der Hände (Nachlaufzeit) geöffnet. Bei anhaltender Verdeckung des Sensors wird die Wasserzufuhr spätestens nach 30 Sekunden unterbrochen. Die Reaktionszone des Sensors dreht sich zusammen mit dem Auslaufrohr.

Die Waschtischbatterie AUM 12 wird mit 6V Gleichstrom aus Batterien gespeist, die unterhalb des Waschtisches angebracht werden, und erfordert keinen Anschluss an externe Stromquellen. Das Programm der Elektronik garantiert, dass die Wasserzufuhr nicht geöffnet wird, falls die Kapazität der Batterien nicht zum Schließen des elektromagnetischen Ventils ausreichen würde.

Die Drucktrennung von Warm- und Kaltwasseranschluss ist gewährleistet.

Typische Ausführungen
AUM 12.1B - Waschtischbatterie für ein Wasser
AUM 12.2B - Waschtischbatterie für Warm- und Kaltwasser
b
Die automatische Waschtischbatterie AUM 12 erfüllt die EU-Normen und ist für alle Einsätze bestimmt, in denen Benutzerkomfort bei maximaler Wassereinsparung gewünscht ist.
Technische Grunddaten
Reichweite des Sensors:0 - 0,4 m
Wasseranschluss:G 1/2“
Wasserdruck:0,1 - 0,8 MPa
Nachlaufzeit:0 – 4 s (eingestellt auf 1 s)
Stromversorgung:6 V DC
 Batterie AA - 1,5 V -4 Stücke
Lebensdauer der Batterien:bei 100 Schaltungen täglich ca. 1,5 Jahre
Gewicht:4,0 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss - Tr 1/2“ gemäß Skizze
  2. Abfluss - gemäß Siphon
  3. Waschtisch eingebaut gemäß Skizze
b
Lieferumfang
  • Auslaufrohr mit Sensor
  • Elektronik
  • elektromagnetisches Ventil
  • T-Mischstück mit Rückschlagklappen (AUM 12.2B)
  • Eckventil mit Filter (AUM 12.2B - 2 Stücke)
  • Batteriehalter
  • Batterie 1,5 V - 4 Stücke
  • Anschlussschlauch
  • Befestigungsbügel
  • Schraub M8 mit der Mutter und Unterlagescheiben
  • Tube mit dem Kitt
b

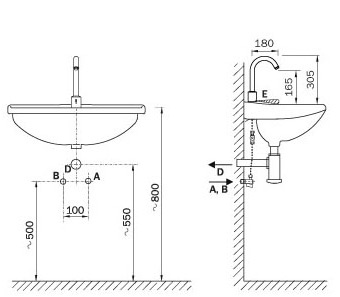

Schema

Schema - AUM 12 automatische Waschtischbatterie
b
A -Kaltwasser Rohr G 1/2"
B -Warmwasser Rohr G 1/2"
D -Abfluss
E -Reaktionszone
b
b
Produktbezeichnung
AUM 12.1B -
Waschtischbatterie mit drehbarem Auslaufrohr für ein Wasser - Batterie Versorgung
AUM 12.2B -
drehbare Waschtischbatterie für Warm- und Kaltwasser, Batterieversorgung - 6V (4x1,5)
b
Hier können Sie zum Produkt herunterladen
dwgAUM 12 die Angaben für die Projektanten - ( 59 kB )
