AUM 16

Opto-Elektronische Waschtischbatterie

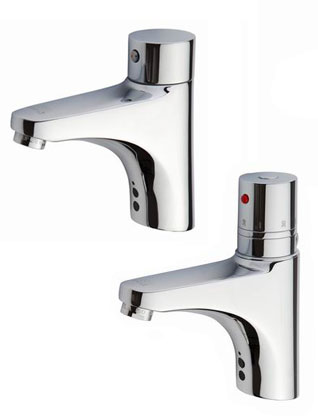

AUM 16 Opto-Elektronische Waschtischbatterie

AUM 16 ist eine automatische Waschtischbatterie für Warm- und Kaltwasser mit Sensorsteuerung, bei der der Benutzer die Wassertemperatur einstellen kann. Die Batterie wird in zwei Ausführungen geliefert – mit Mischventil (AUM 16) oder Thermostatventil (AUM 16.TV).

Bei Bewegung der Hände vor der Batterie (in der Reaktionszone) wird die Wasserzufuhr durch ein elektromagnetisches Ventil geöffnet und bleibt auch für eine bestimmte Zeit nach Entfernen der Hände (Nachlaufzeit) geöffnet. Bei anhaltender Verdeckung des Sensors wird die Wasserzufuhr spätestens nach 30 Sekunden unterbrochen. Durch Drehen des oberen Knaufs der Mischkartusche kann die Wassertemperatur einfach den Wünschen des Benutzers entsprechend eingestellt werden. Der untere Knauf dient zum Einstellen des Durchflusses (nur bei AUM 16.TV), die Einstellung kann arretiert werden. Die Drucktrennung von Warm- und Kaltwasseranschluss ist gewährleistet.

Die automatische Waschtischbatterie AUM 16 erfüllt die EU-Normen und ist für alle Einsätze bestimmt, in denen Benutzerkomfort bei maximaler Wassereinsparung gewünscht ist.

Typische Ausführungen
AUM 16 - mit Mischventil für 12 V von der Stromquelle ZAC
AUM 16.B - mit Mischventil für 6 V aus Batterien der Größe AA
AUM 16.E - mit Mischventil für druckloser Speicher
AUM 16.TV - mit Thermostatventil, 12 V von der Stromquelle ZAC
AUM 16.TVB - mit Thermostatventil,6 V aus Batterien der Größe AA
AUM 16.TVE - mit Thermostatventil für druckloser Speicher
b
Technische Grunddaten
Reichweite des Sensors:selbstjustierend
Wasseranschluss:G 1/2“
Wasserdruck:1 – 8 bar (AUM 16.B, AUM 16.TVB)
 1 – 10 bar (AUM 16, AUM 16.TV)
 3 bar (AUM 16.E, AUM 16.TVE):
Durchmesser des Montagesloch im Waschtisch:min. 33 mm
Nachlaufzeit:0 – 4 s (eingestellt auf 1 s)
Stromversorgung:12 V, 50 Hz (AUM 16, .E, .TV, .TVE)
 6 V DC (AUM 16.B, .TVB)
Anschlussleistung:10 VA (AUM 16, AUM 16.TV)
 6 VA (AUM 16.E, AUM 16.TVE)
Stromquelle:ZAC 1/20 (max.2 x AUM 16, .TV;max.3 x AUM 16.E, .TVE)
 ZAC 1/50 (max.5 x AUM 16, .TV;max.8 x AUM 16.E, .TVE)
 Batterie AA - 1,5 V (AUM 16.B, .TVB) - 4 Stck
Lebensdauer der Batterien:bei 100 Schaltungen täglich ca. 1,5 Jahre
Gewicht:2,7 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss - Tr 1/2“ gemäß Skizze
  2. Abfluss - gemäß Siphon
  3. Anschlusskabel für Stromversorgung 12 V,50 Hz von der Stromquelle ZAC (nicht bei AUM 16.B, .TVB)
  4. Waschtisch eingebaut gemäß Skizze
b
Lieferumfang
  • Waschtischbatterie mit Misch- oder Thermostatventil
  • Elektronik mit Halter zur Aufhängung
  • 2 x elektromagnetisches Ventil (AUM 16.E, .TVE - 1 Stck)
  • 2 x Eckventil mit Filter (AUM 16.E, .TVE - 1 Stck)
  • T Mischstück – mit Überziehmutter (AUM 10.E, .TVE)
  • Batteriehalter (AUM 16.B, .TVB)
  • Batterie 1,5 V (AUM 16.B, .TVB) - 4 Stck
  • Anschlussschlauch
  • Befestigungsbügel
  • Schraub M6 mit der Mutter und Unterlagescheiben-2 Stck
  • Tube mit dem Kitt
b
Schema

Schema - AUM 16 Opto-Elektronische Waschtischbatterie
b
b
Produktbezeichnung
AUM 16 -
Waschtischbatterie mit Mischventil - 12V, 50 Hz
AUM 16.B -
Waschtischbatterie mit Mischventil - 6V (4 x 1,5)
AUM 16.E -
Waschtischbatterie für druckloser Speicher mit Mischventil - 12V,50Hz
AUM 16.TV -
Waschtischbatterie mit Thermostatventil - 12V,50Hz
AUM 16.TVB -
Waschtischbatterie mit Thermostatventil - 6 V (4 x 1,5)
AUM 16.TVE -
Waschtischbatterie für druckloser Speicher mit Thermostatventil - 12V,50Hz
b
Hier können Sie zum Produkt herunterladen
dwgAUM 16 die Angaben für die Projektanten - ( 52 kB )
dwgAUM 16 TV die Angaben für die Projektanten - ( 59 kB )
