AUM 17

Opto-Elektronische Waschtischbatterie

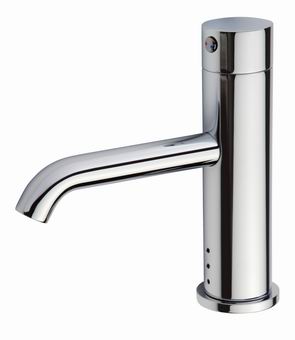

AUM 17 Opto-Elektronische Waschtischbatterie

AUM 17 ist eine automatische Waschtischbatterie für Warm- und Kaltwasser mit Sensorsteuerung, bei der der Benutzer die Wassertemperatur einstellen kann.

Bei Bewegung der Hände vor der Batterie (in der Reaktionszone) wird die Wasserzufuhr durch ein elektromagnetisches Ventil geöffnet und bleibt auch für eine bestimmte Zeit nach Entfernen der Hände (Nachlaufzeit) geöffnet. Bei anhaltender Verdeckung des Sensors wird die Wasserzufuhr spätestens nach 30 Sekunden unterbrochen. Durch Drehen des oberen Knaufs der Mischkartusche kann die Wassertemperatur einfach den Wünschen des Benutzers entsprechend eingestellt werden. Die Drucktrennung von Warm- und Kaltwasseranschluss ist gewährleistet.

Die automatische Waschtischbatterie AUM 17 erfüllt die EU-Normen und ist für alle Einsätze bestimmt, in denen Benutzerkomfort bei maximaler Wassereinsparung gewünscht ist.

Typische Ausführungen
AUM 17 - mit Mischventil für Wechselstromversorgung 12 V von der Stromquelle ZAC
AUM 17.B - mit Mischventil für Gleichstromversorgung 6 V aus Batterien der Größe AA
AUM 17.E - mit Mischventil für druckloser Speicher
b
Technische Grunddaten
Reichweite des Sensors:selbstjustierend
Wasseranschluss:G 1/2“
Wasserdruck:1 – 8 bar (AUM 17.B)
 1 – 10 bar (AUM 17)
 3 bar (AUM 17.E)
Durchmesser des Montagesloch im Waschtisch:min. 33 mm
Nachlaufzeit:0 – 4 s (eingestellt auf 1 s)
Stromversorgung:12 V, 50 Hz (AUM 17, .E)
 6 V DC (AUM 17.B)
Anschlussleistung:10 VA (AUM 17)
 6 VA (AUM 17.E)
Stromquelle:ZAC 1/20 (max.2 x AUM 17; max.3 x AUM 17.E)
 ZAC 1/50 (max.5 x AUM 17; max.8 x AUM 17.E)
 Batterie AA - 1,5 V (AUM 17.B) - 4 Stck
Lebensdauer der Batterien:bei 100 Schaltungen täglich ca. 1,5 Jahre
Gewicht:2,7 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss - Tr 1/2“ gemäß Skizze
  2. Abfluss - gemäß Siphon
  3. Anschlusskabel für Stromversorgung 12 V,50 Hz von der Stromquelle ZAC (nicht bei AUM 10.B, .TVB)
  4. Waschtisch eingebaut gemäß Skizze
b
Lieferumfang
  • Waschtischbatterie mit Mischventil
  • Elektronik mit Halter zur Aufhängung
  • elektromagnetisches Ventil (AUM 17, .17.B - 2 Stck)
  • Eckventil mit Filter (AUM 17, .17.B - 2 Stck)
  • T Mischstück – mit Überziehmutter (AUM 17.E)
  • Batteriehalter (AUM 17.B)
  • Batterie 1,5 V (AUM 17.B) - 4 Stck
  • Anschlussschlauch
  • Befestigungsbügel
  • Schraub M8 mit der Mutter und Unterlagescheiben
  • Tube mit dem Kitt
b
Schema

Schema - AUM 17 Opto-Elektronische Waschtischbatterie
b
b
Produktbezeichnung
AUM 17 -
Waschtischbatterie mit Mischventil - 12 V, 50 Hz
AUM 17.B -
Waschtischbatterie mit Mischventil - 6 V (4 x 1,5)
AUM 17.E -
Waschtischbatterie für druckloser Speicher mit Mischventil - 12V,50Hz
b
Hier können Sie zum Produkt herunterladen
dwgAUM 17 die Angaben für die Projektanten - ( 34 kB )
