PZ 05

Fußbodenrinne mit senkrechtem Abfluss

PZ 05 Fußbodenrinne mit senkrechtem Abfluss
PZ 05 Fußbodenrinne mit senkrechtem Abfluss

Edelstahl-Fußbodenrinne für Innen- und Außeninstallation – Abfluss d = 50 mm nach unten, breitere Version. Bei Bestellung ist anzugeben, ob der Abfluss von vorne gesehen rechts oder links sein soll. Die Rinne kann mit oder ohne Stellfüße geliefert werden. Angeboten wird eine breite Auswahl an Deckrosten, auf Wunsch kann auch ein anderes Design hergestellt werden. Die Standardlängen sind 900 und 1500 mm, andere Längen und Formen sind auf Wunsch möglich. Abfluss und Befestigungskrallen zum Einbetonieren sind fester Bestandteil.

Bauseitige Vorbereitung
  1. Vertiefung für die Rinne
  2. Abflussrohr gemäß Skizze
  3. Hydroisolierung gemäß Projekt
b
Lieferumfang
  • Fußbodenrinne mit Befestigungskrallen
  • Deckrost nach Wunsch
  • Stellfüße (bei Variante SN)
  • Abfluss d = 50 mm gemäß Skizze
b

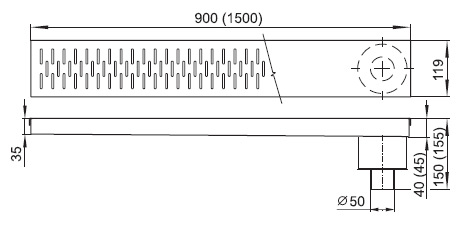

Schema

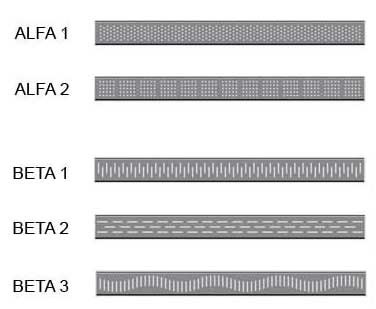

STANDARD DECKROSTEN
Schema - PZ 05 Fußbodenrinne mit senkrechtem Abfluss
b
DECKROSTEN AUF WUNSCH
Schema - PZ 05 Fußbodenrinne mit senkrechtem Abfluss
b

Schema - PZ 05 Fußbodenrinne mit senkrechtem Abfluss
b
b
Produktbezeichnung
PZ 05 -
Fußbodenrinne mit senkrechtem Abfluss
b
Hier können Sie zum Produkt herunterladen
dwgPZ 05 die Angaben für die Projektanten - ( 35 kB )
