AUM 6

Batterie mit Durchlauferhitzer CLAGE

AUM 6 Batterie mit Durchlauferhitzer CLAGE

AUM 6 ist eine automatische Waschtischbatterie mit berührungsloser Steuerung für den Einsatz mit einem Durchlauferhitzer. Bei Bewegung der Hände vor der Batterie (in der Reaktionszone) wird die Wasserzufuhr durch elektromagnetische Ventile geöffnet und bleibt auch für eine bestimmte Zeit nach Entfernen der Hände (Nachlaufzeit) geöffnet. Bei anhaltender Verdeckung des Sensors wird die Wasserzufuhr nach 30 Sekunden unterbrochen. Der Vorteil dieser Batterie liegt im schnellen Aufheizen des Wassers. Die Temperatureinstellung erfolgt mittels der Einstellschraube am Durchlauferhitzer.

Die automatische Waschtischbatterie AUM 6 erfüllt die EU-Normen und ist für alle Einsätze bestimmt, in denen Benutzerkomfort bei maximaler Wassereinsparung gewünscht ist.

Technische Grunddaten
Reichweite des Sensors:0 – 0,4 m
Wasseranschluss:G 1/2“
Wasserdruck:0,15 – 0,6 MPa (ohne Schwankung)
empfohlener Druck:0,3 MPa (Einstellung des Durchlauferhitzers)
Nachlaufzeit:0 - 4 s (eingestellt auf 1 s)
Durchfluss:2 l/min bei der Beheizung 25°C
maximal Wassertemperaturausgang:50 °C
Anstiegzeit nach Dauerzustand:max. 7 s
Stromversorgung:230 V wechs., 50 Hz
Anschlussleistung:3500 W
Anschlusssicherheit:16 A
Gewicht:3,5 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss - Tr 1/2“ gemäß Skizze
  2. Anschlusskabel für Stromversorgung – Netzsteckdose 230V, 50 Hz
  3. Anordnung der Netzsteckdose gemäß ČSN 33 2000-7-71
  4. Empfohlene Entfernung zwischen Wasserausgang und Netzsteckdose 300 – 700 mm
b
Lieferumfang
  • Durchlauferhitzer
  • Auslaufrohr
  • Gehäuse
  • Kasten mit der Elektronik und dem Transformator
  • elektromagnetisches Ventil
  • Eckventil Anschlussschlauch
  • Elektrischer Kabel mit Stecker
  • kleines Montagematerial
b

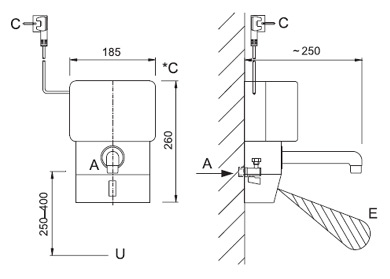

Schema

Schema - AUM 6 Batterie mit Durchlauferhitzer CLAGE
b
A -Kaltwasser Rohr G 1/2"
C -Stromanschluss
C* -Mögliche Anordnung des Kabels
E -Reaktionszone
b
b
Produktbezeichnung
AUM 6 -
Batterie mit Durchlauferhitzer CLAGE 3,5 kW - 230V, 50 Hz
b
Hier können Sie zum Produkt herunterladen
dwgAUM 6 die Angaben für die Projektanten - ( 38 kB )
