AUS 1

Duschbatterie

AUS 1 Duschbatterie

AUS 1 ist eine automatische Duschbatterie für temperiertes Wasser mit berührungsloser Steuerung. Die Wasserzufuhr wird durch kurzes Verdecken der Sensors geöffnet – sie wird durch ein elektromagnetisches Ventil gesteuert. Durch wiederholtes Verdecken des Sensors stoppt die Wasserzufuhr. Wird der Sensor nicht verdeckt, wird die Wasserzufuhr nach Verstreichen der eingestellten Zeitspanne (Öffnungszeit) automatisch unterbrochen. Die Wassertemperatur wird mittels eines thermostatischen Mischventils eingestellt, das nicht im Lieferumfang enthalten ist und in der Wasserzuleitung zu installieren ist.

Die automatische Duschbatterie AUS 1 ist insbesondere für Duschen in Firmen, Schwimmbädern, Sporteinrichtungen usw. geeignet.

Technische Grunddaten
Reichweite des Sensors:0 – 0,2 m
Wasseranschluss:G 1/2“
Wasserdruck:0,1 – 1,0 MPa
Öffnungszeit:5 - 100 s nach 5 s (eingestellt auf 15 s)
Stromversorgung:12 V, 50 Hz
Anschlussleistung:6 VA
Stromquelle:ZAC 1/20 (max. 3 x AUS 1)
 ZAC 1/50 (max. 8 x AUS 1)
Gewicht:2,0 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss - gemäß Skizze einschliesslich des Thermoventilaufbau
  2. Aussparung 150 x 150 x 70 mm für den Installationkasten
  3. Anschlusskabel für Stromversorgung 12 V,50 Hz von der Stromquelle ZAC
b
Lieferumfang
  • Installationkasten
  • Zu- und Abflussverschraubung
  • Edelstahlabdeckung mit Elektronikkasten
  • Kugelventil
  • elektromagnetisches Ventil
  • Befestigungsrahmen
  • Abdeckblech
  • kleines Montagematerial
  • Auf Bestellung:
b
Auf Bestellung
  • SP 1 - Duschrohr mit Durchfluss 9 l/min
  • SP 2 - Duschrohr mit Durchfluss 7 l/min
b

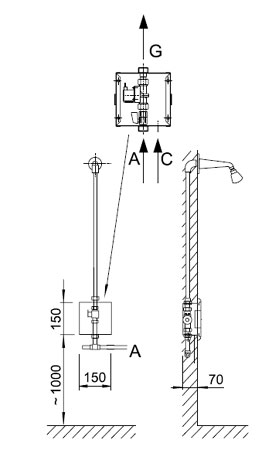

Schema

Schema - AUS 1 Duschbatterie
b
A -Mischwasser Rohr G 1/2" Innengewinde
C -Stromanschluss Kabel CYKY 2 x 1,5 A
E -Reaktionszone
G -Wasseranschluss zur Dusche
b
b
Produktbezeichnung
AUS 1 -
Duschbatterie für temperiertes Wasser - 12V, 50 Hz
b
Hier können Sie zum Produkt herunterladen
dwgAUS 1 die Angaben für die Projektanten - ( 32 kB )
dwgAUS 1 P die Angaben für die Projektanten - ( 31 kB )
