AUP 1

Spüler für ein Urinal ohne Montagekasten

AUP 1 Spüler für ein Urinal ohne Montagekasten

AUP 1 ist eine automatische Spüleinrichtung für Urinal, berührungslos gesteuert durch einen optoelektronischen Sensor, der auf Personen in der Reaktionszone reagiert. Beim Verlassen der Zone erfolgt die Spülung. Der Sensor reagiert nicht auf vorbeigehende Personen und ist unempfindlich gegenüber Tageslicht und künstlicher Beleuchtung. Nach 24 Stunden ohne Benutzung erfolgt eine automatische Spülung.

Der automatische Pissoirspüler AUP 1 ist für WC bestimmt, in denen Benutzerkomfort gewünscht ist und bei maximaler Wassereinsparung den hygienischen Anforderungen Rechnung zu tragen ist.

Technische Grunddaten
Reichweite des Sensors:selbstjustierend
Wasseranschluss:G 1/2“
Wasserdruck:1 – 10 Bar
Abfluss:gemäß Urinal
einstellbare Spülzeit:1 – 20 s (eingestellt auf 5 s)
Stromversorgung:12 V, 50 Hz
Anschlussleistung:6 VA
Stromquelle:ZAC 1/20 (max. 3 x AUP 1)
 ZAC 1/50 (max. 8 x AUP 1)
Gewicht:1,5 kg
b
Bauseitige Vorbereitung
  1. Aussparung 150 x 150 x 70 mm für das elektromagnetische Ventil
  2. Wasseranschluss G 1/2“ zum elektromagnetischen Ventil und Anschluss vom Ventil zum Pissoir (z.B. AP1)
  3. Abfluss – gemäß Siphon
  4. Anschlusskabel für Stromversorgung 12 V, 50 Hz von der Stromquelle ZAC
b
Lieferumfang
  • elektromagnetisches Ventil
  • Edelstahlabdeckung mit Elektronikkasten
  • Befestigungsrahmen
  • kleines Montagematerial
b
Auf Bestellung
  • AP 1 – Schlauchanschluss AP 1 (Druckschlauch mit Klemmen, Reduktionsstücken und Messing-Anschlusstück)
b
Schema

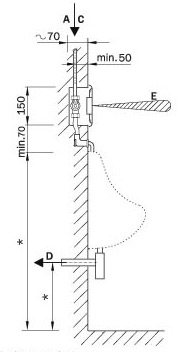

Schema - AUP 1 Spüler für ein Urinal ohne Montagekasten
b

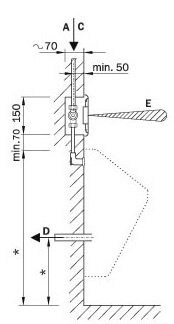

Schema - AUP 1 Spüler für ein Urinal ohne Montagekasten
b
A -Wasseranschluss mit Überziehmutter G 1"E -Reaktionszone
C -Stromanschluss Kabel CYKY 2 x 1,5 A* -je nach verwendetem Urinal
D -Abfluss (d = 50 mm)
b
b
Produktbezeichnung
AUP 1 -
Spüler für ein Urinal ohne Montagekasten - 12V, 50 Hz
