AUP 15

Urinal GOLEM mit eingebautem Thermosensor

AUP 15 Urinal GOLEM mit eingebautem Thermosensor

AUP 15 ist ein Keramikurinal GOLEM mit automatischer Spüleinrichtung, berührungslos gesteuert durch einen Thermosensor, der auf Änderungen der Temperatur im Siphon bei Benutzung des Urinals reagiert. Das vom Sensor erzeugte Signal wird in der Elektronik ausgewertet, durch Öffnen des elektromagnetischen Ventils erfolgt die Spülung des Urinals. Nach 24 Stunden ohne Benutzung erfolgt eine automatische Spülung.

Der Sensor reagiert weder auf vorbeigehende noch stehende Personen. Die Einstellung der Spülzeit erfolgt ohne Fernsteuerung durch definiertes Ausschalten der Stromversorgung gemäß Beschreibung in der Bedienungsanleitung. Die Konstruktion ermöglicht eine einfache Montage – das Urinal muss nur an die Wand befestigt und angeschlossen werden. Die Anordnung aller Elemente in der Keramik garantiert deren Schutz gegen mechanische, auch mutwillige Beschädigung.

Technische Grunddaten
Wasseranschluss:G 1/2“
Wasserdruck:1 – 10 Bar
Abfluss:d = 50 mm
einstellbare Spülzeit:1 – 20 s (eingestellt auf 5 s)
Stromversorgung:12 V, 50 Hz (AUP 5)
Anschlussleistung:6 VA
Stromquelle:ZAC 1/20 (max. 3 x AUP 15)
 ZAC 1/50 (max. 8 x AUP 15)
Gewicht:0,5 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss - Tr 1/2“ gemäß Skizze
  2. Abfluss d = 50 mm
  3. Anschlusskabel für Stromversorgung 12 V, 50 Hz von der Stromquelle ZAC
b
Lieferumfang
  • Keramikurinal GOLEM (Jika)
  • Thermosensor
  • Elektronik
  • elektromagnetisches Ventil
  • Eckventil mit Filter
  • selbstansaugender Siphon
  • Anschlussschläuche
  • Abgedeckte Schrauben – 2 Stücke
b
Auf Bestellung
  • NP 01 - Edelstahl-Trennwand für Urinale
b

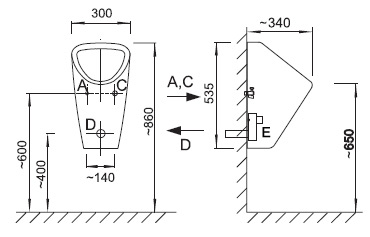

Schema

Schema - AUP 15 Urinal GOLEM mit eingebautem Thermosensor
b
A -Wasseranschluss (Rohr G=1/2“ Innengewinde)
C -Stromanschluss Kabel CYKY 2 x 1,5 A
D -Abfluss (d = 50 mm)
E -Thermosensor
b
b
Produktbezeichnung
AUP 15 -
Pissoir GOLEM mit eingebautem Thermosensor - 12V, 50 Hz
b
Hier können Sie zum Produkt herunterladen
dwgAUP 15 die Angaben für die Projektanten - ( 44 kB )
