AUZ 3

WC-Druckspüler

AUZ 3 WC-Druckspüler

AUZ 3 ist eine automatische Spüleinrichtung für WCs, berührungslos gesteuert durch einen optoelektromischen Sensor. Beim Verlassen der Reaktionszone erfolgt durch Öffnen des elektromagnetischen Ventils die Spülung der Toilette.

Der Sensor reagiert nicht auf vorbeigehende Personen und ist unempfindlich gegenüber Tageslicht und künstlicher Beleuchtung. Bei der Reinigung kann die Spülung durch Betätigen einer Taste ausgelöst werden.

Die Spüleinrichtung AUZ 3 kann bei Toiletten aller Arten eingesetzt werden. Am besten geeignet ist eine Hängetoilette, montiert auf der Konsole KZ 1. Diese Kombination zeichnet sich durch hohes ästhetisches Niveau aus und ermöglichte eine einfache Reinigung. Die Konsole KZ 1 ist gesondert zu bestellen.

Die automatische Spüleinrichtung für WCs ist für Sanitärbereiche bestimmt, in denen Benutzerkomfort gewünscht ist und bei maximaler Wassereinsparung allen hygienischen Anforderungen Rechnung zu tragen ist.

Technische Grunddaten
Reichweite des Sensors:selbstjustierend
Wasseranschluss:G 3/4“
Wasserdruck:1 – 10 Bar
einstellbare Spülzeit:0 – 20 s (eingestellt auf 5 s)
Stromversorgung:12 V, 50 Hz
Anschlussleistung:6 VA
Stromquelle:ZAC 1/20 (max. 3 x AUZ 3)
 ZAC 1/50 (max. 8 x AUZ 3)
Gewicht:1,7 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss mit dem Durchfluss min. 70 l/min – (mit dem Filter) gemäß Skizze.
  2. Anschlusskabel für Stromversorgung 12 V, 50 Hz von der Stromquelle ZAC
  3. Wasseranschluss zur Toilette - Rohr d = 34 mm
  4. Aussparung für den Installationskasten
b
Lieferumfang
  • Installationskasten
  • Zuflussverschraubung
  • Auslaufrohr
  • Edelstahlabdeckung mit Elektronikkasten
  • elektromagnetisches Ventil
  • Befestigungsrahmen
  • Abdeckblech
  • kleines Montagematerial
b
Auf Bestellung
  • KZ 1 - Konsole der Hängetoilette
  • AUZ 01 - Edelstahl Hängetoilette
b

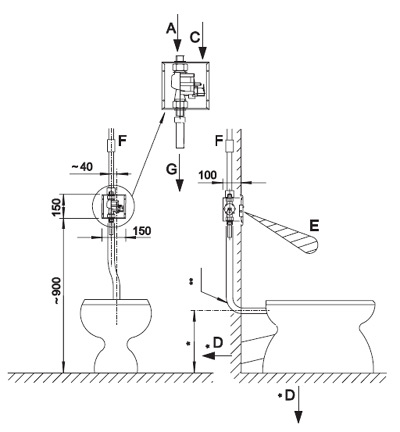

Schema

Schema - AUZ 3 WC-Druckspüler
b
A -Wasseranschluss (Rohr G=3/4“, G 1" Innengewinde)F -Filter
C -Stromanschluss Kabel CYKY 2 x 1,5 AG -Wasseranschluss zur Toilette Rohr d = 34 mm
D* -Abfluss* -je nech verwendeter Toilette
E -Reaktionszone
b
b
Produktbezeichnung
AUZ 3 -
WC-Druckspüler - 12V, 50 Hz
