AUP 02

Edelstahl-Urinal mit automatischer Steuerung

AUP 02 Edelstahl-Urinal mit automatischer Steuerung

AUP 02 ist ein modern gestaltetes Edelstahl-Urinal mit automatischer Steuerung. Der im Siphon befindliche Sensor reagiert nur auf Benutzung des Urinals, nicht auf stehende oder vorbeigehende Personen. Durch die Platzierung aller Elemente innerhalb des Edelstahlmantels des Urinals ist die Spüleinrichtung vor mechanischer, auch mutwilliger Beschädigung geschützt.

Nach Anschluss der Stromversorgung stellt sich die Steuerung automatisch auf die aktuellen Betriebsbedingungen ein. Nach 24 Stunden ohne Benutzung erfolgt eine automatische Spülung.

Die Konstruktion ermöglicht eine einfache Montage – das Urinal muss nur an die Wand befestigt und angeschlossen werden. Die Anordnung aller Elemente innerhalb des Edelstahlmantels garantiert deren Schutz gegen mechanische, auch mutwillige Beschädigung.

Das Urinal wird in zwei Versionen geliefert – für 12 V, 50 Hz aus der Stromquelle ZAC – AUP 02 oder für Gleichstrom aus 4 Batterien AA - AUP 02.B.

Das Urinal AUP 02 ist aufgrund seiner Robustheit vor allem für öffentliche Sanitärbereiche, Autobahnraststellen usw. bestimmt, wo es maximale Hygiene und Wassereinsparungen sowie eine lange Lebensdauer garantiert.

Technische Grunddaten
Wasseranschluss:G 1/2“
Wasserdruck:1 - 10 Bar
Abfluss:d = 50 mm
einstellbare Spülzeit:3 – 16 s (eingestellt auf 6 s)
Stromversorgung:12 V, 50 Hz
Anschlussleistung:6 VA
Stromquelle:ZAC 1/20 (max. 3 x AUP 02)
 ZAC 1/50 (max. 8 x AUP 02)
Gewicht:8,0 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss - Tr 1/2“ gemäß Skizze
  2. Abfluss d = 50 mm
  3. Anschlusskabel für Stromversorgung 12 V,50 Hz von der Stromquelle ZAC
b
Lieferumfang
  • Edelstahl-Urinal
  • Düse
  • Selbstansaugender Siphon mit Sensor
  • elektromagnetisches Ventil
  • Eckventil mit Filter
  • Anschlusssläuche
  • Konsole
  • Befestigung Material
  • Batteriehalter (AUP 02.B)
b
Auf Bestellung
  • NP 01 - Edelstahl-Schamwand zwischen zwei Urinale
  • ZAC - Stromquelle 12 V, 50 Hz
b

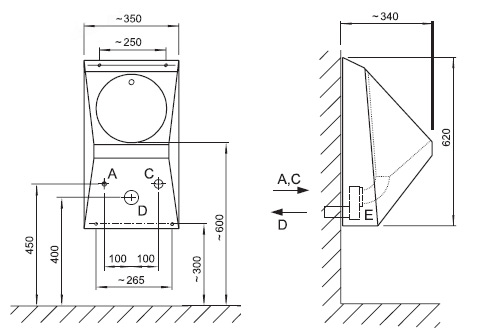

Schema

Schema - AUP 02 Edelstahl-Urinal mit automatischer Steuerung
b
A -Wasseranschluss G 1/2"
C -Stromanschluss Kabel CYKY 2A x 1,5
D -Abfluss
E -Sensor
b
b
Produktbezeichnung
AUP 02 -
Edelstahl-Urinal mit eingebauter Kapazitätssteuerung - 12V, 50 Hz
AUP 02.B -
Edelstahl-Urinal mit eingebauter Kapazitätssteuerung - 6V (4x1,5)
b
Hier können Sie zum Produkt herunterladen
dwgAUP 02 die Angaben für die Projektanten - ( 31 kB )
