Edelstahl-Urinal mit eingebauter Steuerung

AUP 03 Edelstahl-Urinal mit eingebauter Steuerung

AUP 03 ist ein modern gestaltetes Edelstahl-Urinal mit eingebauter Kapazitätssteuerung. Der im Siphon befindliche Kapazitätssensor reagiert nur auf Benutzung des Urinals, nicht auf stehende oder vorbeigehende Personen. Durch die Platzierung aller Elemente innerhalb des Edelstahlmantels des Urinals ist die Spüleinrichtung vor mechanischer, auch mutwilliger Beschädigung geschützt.

Nach Anschluss der Stromversorgung stellt sich die Steuerung automatisch auf die aktuellen Betriebsbedingungen ein. Nach 24 Stunden ohne Benutzung erfolgt eine automatische Spülung

Das Urinal wird in zwei Versionen geliefert – für 12 V, 50 Hz aus der Stromquelle ZAC – AUP 03 oder für Gleichstrom aus 4 Batterien AA - AUP 03.B.

Das automatische Edelstahl-Urinal AUP 03 ist aufgrund seiner Robustheit vor allem für öffentliche Sanitärbereiche, Autobahnraststellen usw. bestimmt, wo es maximale Hygiene und Wassereinsparungen sowie eine lange Lebensdauer garantiert.

Technische Grunddaten
Wasseranschluss:G 1/2“
Wasserdruck:0,1 - 1,0 MPa (AUP 03)
 0,2 - 0,8 MPa (AUP 03.B)
Abfluss:d = 50 mm
Stromversorgung:12 V, 50 Hz (AUP 03)
 6 V - 4 x AA baterie(AUP 03.B)
Anschlussleistung:6 VA (AUP 03)
Stromquelle:ZAC 1/20 (max. 3 x AUP 03)
 ZAC 1/20 (max. 3 x AUP 03)
Gewicht:8,0 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss gemäß Skizze G = ½“
  2. Abfluss d=50 mm
  3. Anschlusskabel 12 V, 50 Hz von der Stromquelle ZAC (AUP 03)
b
Lieferumfang
  • Edelstahl-Urinal
  • Düse
  • Selbstansaugender Siphon mit Kapazitätssensor
  • elektromagnetisches Ventil
  • Eckventil mit Filter
  • Anschlusssläuche
  • Konsole
  • Befestigung Material
  • Batteriehalter (AUP 03.B)
b
Auf Bestellung
  • NP 01 - Edelstahl-Schamwand zwischen zwei Urinalen
  • ZAC - Stromquelle 12V, 50Hz
b

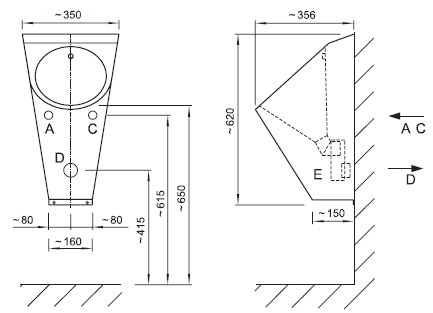

Schema

Schema - AUP 03 Edelstahl-Urinal mit eingebauter Steuerung
b
A -Wasseranschluss G 1/2"
C -Stromanschluss Kabel CYKY 2A x 1,5
D -Abfluss
E -Kapazitätssensor
b
b
Produktbezeichnung
AUP 03 -
Edelstahl-Urinal mit eingebauter Kapazitätssteuerung - 12V, 50Hz
AUP 03.B -
Edelstahl-Urinal mit eingebauter Kapazitätssteuerung - 6V (4x1,5)
b
Hier können Sie zum Produkt herunterladen
dwgAUP 03 die Angaben für die Projektanten - ( 29 kB )
