Edelstahl-Trinkbrunnen

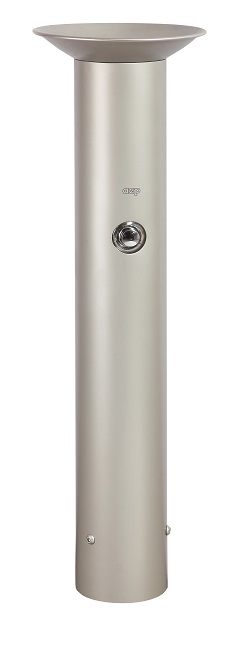

AFO 02 Edelstahl-Trinkbrunnen

AFO 02 ist eine Edelstahl-Trinkbrunnen mit modernem Design und Druckknopf zur einfachen Betätigung. Das Wasser fließt, solange der Knopf gedrückt bleibt, und nach Loslassen noch eine voreingestellte Zeit lang, wodurch die Reinigung der Düse gewährleistet ist.

AFO 02 bestehend aus Ankerteil zum Einbetonieren in den Boden und dem eigentlichen Ständer mit Ventil und Düse.

Diese 3 Teile sind durch 3 Schrauben verbunden und können bei Bedarf (z B im Winter) einfach demontiert werden.

Der Wasseranschluss erfolgt mittels eines flexiblen Schlauchs, der Siphon ist als flexibler Abflussanschluss ausgeführt. Dadurch ist eine variable und problemlose Montage und Demontage des Trinkbrunnens gewährleistet.

Die Edelstahl-Trinkbrunnen sind vor allem für Schulen, medizinische einrichtungen und Kurbetriebe geeignet und können auch im Freien eingesetzt.

Das Produkt ist aus Edelstahl AISI 304 hergestellt und darf nicht in chemisch aggressiver Umgebung betrieben werden. Zum Reinigen keine chlorhaltigen Mittel verwenden. Empfohlene Reinigungsmittel der Firma WÜRTH:

Regenerationsmittel für Metall (8931211)

Pflegespray für Edelstahl (0893 121-K)

Typische Ausführungen
AFO 02 - Edelstahl-Trinkbrunnen
b
Technische Grunddaten
Wasseranschluss:G 1/2"
Wasserdruck:2 – 6 Bar, empfohlen 3 Bar
Abfluss:d = 40 mm
Innenmaß des Waschtisches:d = 210 mm
Gewicht:20 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss G 1/2" gemäß Skizze
  2. Abfluss d = 40 mm gemäß Skizze
  3. Aussparung in dem Boden zum Einbetonieren den Ankerteil
b
Lieferumfang
  • Edelstahlbrunnen
  • Druckventil mit Düse
  • Ankerteil
  • Abfluss
  • Anschlussschlauch mit Kugelventil
  • Befestigungsmaterial
b

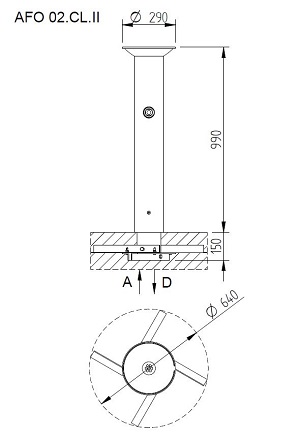

Schema

Schema - AFO 02 Edelstahl-Trinkbrunnen
b
*K -Ankerteil
b
b
Hier können Sie zum Produkt herunterladen
dwgAFO 02 die Angaben für die Projektanten - ( 41 kB )
