AUM 07

automatischer Edelstahl-Waschtisch

AUM 07 automatischer Edelstahl-Waschtisch

AUM 07 ist ein automatischer Edelstahl-Waschtisch, dank seinen geringen Abmessungen bestimmt für den Einsatz in Zerlegetischen oder zum Befestigen an die Wand bei Platzmangel, ausgestattet mit Auslaufrohr und Sensorsteuerung. Der optoelektronische Sensor reagiert auf Hände vor dem Auslaufrohr – bei Bewegung der Hände in der Reaktionszone wird die Wasserzufuhr durch elektromagnetische Ventile geöffnet und bleibt auch für eine bestimmte Zeit nach Entfernen der Hände (Nachlaufzeit) geöffnet. Die Drucktrennung von Warm- und Kaltwasseranschluss ist gewährleistet..

Der Edelstahl-Waschtisch AUM 07 erfüllt durch seine Konstruktion und Ausführung die Erfordernisse der EU-Normen. und ist für Lebensmittelbetriebe und alle sonstigen Einsätze bestimmt, in denen erhöhtes Hygieneniveau bei maximaler Wassereinsparung gewünscht ist.

Typische Ausführungen
AUM 07.1 - Waschtisch für Kalt- oder Warmwasser
AUM 07.2 - Waschtisch für Kalt- und Warmwasser
AUM 07.TV - Waschtisch mit Thermostatventil
AUM 07.E - Waschtisch mit elektrischem Durchlauferhitzer
b
Technische Grunddaten
Reichweite des Sensors:0 – 0,2 m
Wasseranschluss:G 1/2”
Abfluss:d = 40 mm
Innenmaße des Waschtisches:300 x 240 x 100 mm
einstellbare Nachlaufzeit:0 – 4 s (eingestellt auf 1 s)
AUM 07.1, .2, .TV
Wasserdruck:0,1 – 1,0 MPa
Stromversorgung:12 V, 50 Hz
Anschlussleistung:6 VA
Schutzgrad:IP 55
Stromquelle:ZAC 1/20 (max. 3 x AUM 07)
 ZAC 1/50 (max. 8 x AUM 07)
Gewicht:8 kg
AUM 07.E
Wasserdruck:0,2 – 0,6 MPa
empfohlener Druck:0,3 MPa (ohne Schwankungen und Luftblasen)
Stromversorgung:230 V, 50 Hz
Anschlussleistung:3 500 W
Schutzgrad:IP 54
Gewicht:9,5 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss gemäß Skizze
  2. Abfluss d = 40 mm
  3. Anschlusskabel 12 V, 50 Hz von der Stromquelle ZAC (nicht bei AUM 07.E)
  4. Für AUM 07.E Anschlusskabel CYKY 3C x 1,5 ÷ 2,5
b
Lieferumfang
  • Waschtisch mit Mantel
  • Auslaufrohr
  • Sensorkopf
  • Elektronik
  • elektromagnetisches Ventil
  • Eckventil mit Filter (AUM 07.2, .TV – 2 Stück)
  • Mischventil (AUM 07.2)
  • Thermostatventil (AUM 07.TV)
  • Durchlauferhitzer (AUM 07.E)
  • Stromquelle ZAC E – 12 V, 50 Hz (AUM 07.E)
  • Abflusssiphon
  • Anschlussschläuche
  • kleines Montagematerial
b

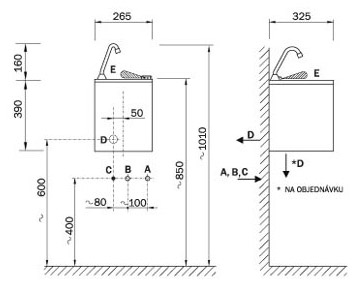

Schema

Schema - AUM 07 automatischer Edelstahl-Waschtisch
b
A -Kaltwasser (AUM 07.2, .TV, .E)
Mischwasser (AUM 07.1) Rohr G 1/2" Innengewinde
D -Abfluss
B -Warmwasser (AUM 07.2, .TV) Rohr G 1/2" InnengewindeE -Reaktionszone
C -Stromanschluss
b
b
Produktbezeichnung
AUM 07.1 -
Waschtisch klein für Wandmontage für ein Wasser - 12V, 50 Hz
AUM 07.2 -
Waschtisch klein für Wandmontage für Warm- und Kaltwasser - 12V, 50 Hz
AUM 07.E -
Waschtisch klein für Wandmontage für Ausweiderinnen - Durchlauferhitzer - 230V, 50 Hz
AUM 07.TV -
Waschtisch klein für Wandmontage mit Thermostatventil - 12V, 50 Hz
b
Hier können Sie zum Produkt herunterladen
dwgAUM 07.1 die Angaben für die Projektanten - ( 96 kB )
dwgAUM 07.1B die Angaben für die Projektanten - ( 115 kB )
dwgAUM 07.2 die Angaben für die Projektanten - ( 96 kB )
dwgAUM 07.2B die Angaben für die Projektanten - ( 96 kB )
dwgAUM 07.E die Angaben für die Projektanten - ( 96 kB )
dwgAUM 07.TV die Angaben für die Projektanten - ( 96 kB )
dwgAUM 07.TVB die Angaben für die Projektanten - ( 96 kB )
