AUM 07S

automatischer Edelstahl-Waschtisch mit Sanitationsbad für Messer

AUM 07S automatischer Edelstahl-Waschtisch mit Sanitationsbad für Messer

AUM 07S ist ein automatischer Edelstahl-Waschtisch mit Sanitationsbad für Messer, bestimmt für den Einsatz in Zerlegetischen oder zum Befestigen an die Wand. Bei Bewegung der Hände im Waschtisch (Reaktionszone) wird die Wasserzufuhr durch ein elektromagnetisches Ventil geöffnet und bleibt auch für eine bestimmte Zeit nach Entfernen der Hände (Nachlaufzeit) geöffnet.

Zum Waschtisch gehört ein Sanitationsbad für 4 Messer mit elektrischer Beheizung. Die Sanitationstemperatur von 83 °C wird durch ein Thermostat mit digitaler Anzeige geregelt. Der Behälter hat ein Ein- und Auslassventil sowie einen Überlauf. Die Drucktrennung von Warm- und Kaltwasseranschluss ist gewährleistet..

Der Edelstahl-Waschtisch AUM 07S erfüllt durch seine Konstruktion und Ausführung die Erfordernisse der EU-Normen. und ist für Lebensmittelbetriebe und alle sonstigen Einsätze bestimmt, in denen erhöhtes Hygieneniveau bei maximaler Wassereinsparung gewünscht ist.

Typische Ausführungen
AUM 07S.1 - Waschtisch für Kalt- oder Warmwasser
AUM 07S.2 - Waschtisch für Kalt- und Warmwasser
AUM 07S.TV - Waschtisch mit Thermostatventil
AUM 07S.E - Waschtisch mit elektrischem Durchlauferhitzer
b
Technische Grunddaten
Reichweite des Sensors:0 – 0,2 m
Wasseranschluss:G 1/2”
Abfluss:d = 40 mm
Innenmaße des Waschtisches:240 x 300 x 100 mm
Schutzgrad:IP 55
einstellbare Nachlaufzeit:0 – 4 s (eingestellt auf 1 s)
Arbeitstemperatur des Sanitationsbads:83 °C
Behältervolumen:3,5 l
AUM 07S.1, .2, .TV
Wasserdruck:0,1 – 1,0 MPa
Stromversorgung:230 V, 50 Hz
Anschlussleistung:800 W
Gewicht:12 kg
AUM 07S.E
Wasserdruck:0,2 – 0,6 MPa
empfohlener Druck:0,3 MPa (ohne Schwankungen und Luftblasen)
Stromversorgung:2 x 230 V, 50 Hz
Anschlussleistung:800 + 3 500 W
Gewicht:13,5 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss gemäß Skizze
  2. Abfluss d = 40 mm
  3. Anschlusskabel CYKY 3C x 1,5 ÷ 2,5 (nicht bei AUM 07S.E)
  4. Für AUM 07S.E Anschlusskabel CYKY 5C x 1,5 ÷ 2,5
b
Lieferumfang
  • Waschtisch mit Sanitationsbad und Mantel
  • Auslaufrohr
  • Sensorkopf
  • Elektronik
  • elektromagnetisches Ventil
  • Eckventil mit Filter (AUM 07S.2, .TV – 2 Stück)
  • Kugelventil (AUM 07S.TV)
  • Mischventil (AUM 07S.2)
  • Thermostatventil (AUM 07S.TV)
  • Durchlauferhitzer (AUM 07S.E)
  • Stromquelle ZAC E – 12 V, 50 Hz (AUM 07S.E)
  • Abflusssiphon
  • Abdeckplatte aus Teflon und Distanzseinsatz für Messer
  • Schalter für das Sanitationsbad
  • Heizkörper
  • elektronisches Thermostat
  • Ein- und Auslassventil
  • Anschlussschläuche
  • kleines Montagematerial
b

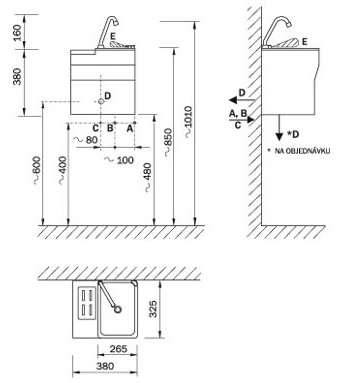

Schema

Schema - AUM 07S automatischer Edelstahl-Waschtisch mit Sanitationsbad für Messer
b
A -Kaltwasser (AUM 07S.2, .TV, .E)
Mischwasser (AUM 07S.1) Rohr G 1/2" Innengewinde
D -Abfluss
B -Warmwasser (AUM 07S.2, .TV) Rohr G 1/2" InnengewindeC -Stromanschluss
E -Reaktionszone
b
b
Produktbezeichnung
AUM 07S.1 -
Waschtisch klein für Wandmontage mit Sterilisiergerät für ein Wasser - 230V, 50 Hz
AUM 07S.2 -
Waschtisch klein für Wandmontage mit Sterilisiergerät für Warm und Kaltwasser - 230V, 50 H
AUM 07S.2 -
Waschtisch klein für Wandmontage mit Sterilisiergerät - Durchlauferhitzer - 230V, 50 Hz
AUM 07S.TV -
Waschtisch klein für Wandmontage mit Sterilisiergerät und Thermostatventil - 230V, 50 Hz
b
Hier können Sie zum Produkt herunterladen
dwgAUM 07S.1 die Angaben für die Projektanten - ( 97 kB )
dwgAUM 07S.2 die Angaben für die Projektanten - ( 97 kB )
dwgAUM 07S.E die Angaben für die Projektanten - ( 97 kB )
dwgAUM 07S.TV die Angaben für die Projektanten - ( 97 kB )
