automatischer Edelstahl-Waschtisch

AUM 08 automatischer Edelstahl-Waschtisch

AUM 08 ist ein automatischer Edelstahl-Waschtisch, an die Wand zu befestigen, ausgestattet mit Frontplatte aus Edelstahl, Auslaufrohr und Sensorsteuerung. Der optoelektronische Sensor reagiert auf Hände im Waschtisch – bei Bewegung der Hände im Waschtisch wird die Wasserzufuhr durch elektromagnetische Ventile geöffnet und bleibt auch für eine bestimmte Zeit nach Entfernen der Hände (Nachlaufzeit) geöffnet. Die Drucktrennung von Warm- und Kaltwasseranschluss ist gewährleistet.

Der Edelstahl-Waschtisch AUM 08 erfüllt durch seine Konstruktion und Ausführung die Erfordernisse der EU-Normen. und ist für Lebensmittelbetriebe und alle sonstigen Einsätze bestimmt, in denen erhöhtes Hygieneniveau bei maximaler Wassereinsparung gewünscht ist.

Typische Ausführungen
AUM 08.1 - Waschtisch für Kalt- oder Warmwasser
AUM 08.2 - Waschtisch für Kalt- und Warmwasser
AUM 08.TV - Waschtisch mit Thermostatventil
AUM 08.E - Waschtisch mit elektrischem Durchlauferhitzer
b
Technische Grunddaten
Reichweite des Sensors:0 – 0,2 m
Wasseranschluss:G 1/2”
Abfluss:d = 40 mm
Innenmaße des Waschtisches:370 x 340 x 150 mm
einstellbare Nachlaufzeit:0 – 4 s (eingestellt auf 1 s)
AUM 08.1, .2, .TV
Wasserdruck:0,1 – 1,0 MPa
Stromversorgung:12 V, 50 Hz
Anschlussleistung:6 VA
Schutzgrad:IP 55
Stromquelle:ZAC 1/20 (max. 3 x AUM 08)
 ZAC 1/50 (max. 8 x AUM 08)
Gewicht:15 kg
AUM 08.E
Wasserdruck:0,2 – 0,6 MPa
empfohlener Druck:0,3 MPa (ohne Schwankungen und Luftblasen)
Stromversorgung:230 V, 50 Hz
Anschlussleistung:3 500 W
Schutzgrad:IP 54
Gewicht:16,5 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss gemäß Skizze
  2. Abfluss d = 40 mm
  3. Anschlusskabel 12 V, 50 Hz von der Stromquelle ZAC (nicht bei AUM 08.E)
  4. Für AUM 08.E Anschlusskabel CYKY 3C x 1,5 ÷ 2,5
b
Lieferumfang
  • Waschtisch mit Mantel
  • Auslaufrohr
  • Elektronik mit Sensor
  • elektromagnetisches Ventil
  • Eckventil mit Filter (AUM 08.2, .TV – 2 Stück)
  • Kugelventil (AUM 08.TV)
  • Mischventil (AUM 08.2)
  • Thermostatventil (AUM 08.TV)
  • Durchlauferhitzer (AUM 08.E)
  • Stromquelle ZAC E – 12 V, 50 Hz (AUM 08.E)
  • Abflusssiphon
  • Anschlussschläuche
  • Konsole
  • kleines Montagematerial
b

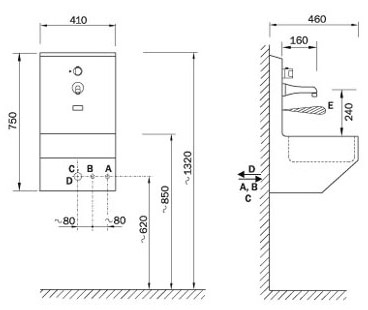

Schema

Schema - AUM 08 automatischer Edelstahl-Waschtisch
b
A -Kaltwasser (AUM 08.2, .TV, .E)
Mischwasser (AUM 08.1) Rohr G 1/2" Innengewinde
D -Abfluss
B -Warmwasser (AUM 08.2, .TV) Rohr G 1/2" InnengewindeE -Reaktionszone
C -Stromanschluss
b
b
Produktbezeichnung
AUM 08.1 -
Waschtisch mittel für Wandmontage für ein Wasser - 12V, 50 Hz
AUM 08.2 -
Waschtisch mittel für Wandmontage für Warm- und Kaltwasser - 12V, 50 Hz
AUM 08.E -
Waschtisch mittel für Wandmontage – Wandmontage – Durchlauferhitzer - 230V, 50 Hz
AUM 08.TV -
Waschtisch mittel für Wandmontage mit Thermostatventil - 12V, 50 Hz
b
Hier können Sie zum Produkt herunterladen
dwgAUM 08.1 die Angaben für die Projektanten - ( 95 kB )
dwgAUM 08.1B die Angaben für die Projektanten - ( 95 kB )
dwgAUM 08.2 die Angaben für die Projektanten - ( 95 kB )
dwgAUM 08.2B die Angaben für die Projektanten - ( 95 kB )
dwgAUM 08.E die Angaben für die Projektanten - ( 95 kB )
dwgAUM 08.TV die Angaben für die Projektanten - ( 95 kB )
dwgAUM 08.TVB die Angaben für die Projektanten - ( 95 kB )
