AUM 013

automatischer Edelstahl-Waschtisch

AUM 013 automatischer Edelstahl-Waschtisch

AUM 013 ist ein neues Edelstahl-Waschbecken für normale Bedingungen. Dank seinem interessanten Design kann es überall dort eingesetzt werden, wo Keramikbecken üblich sind. Es wird in zwei Varianten hergestellt: ohne äußere Abdeckung (AUM 013N) oder mit dieser als festere Version (AUM 013Z). Durch Sandstrahlbearbeitung wird eine samtig matte Oberfläche erzielt.

Der Waschtisch wird entweder nur als Becken mit Abfluss und Öffnung 33 mm für eine Ständerbatterie geliefert, oder in Kombination mit einer automatischen Batterie für Mischwasser, Warm- und Kaltwasser oder mit Thermostatventil. Alle Versionen werden sowohl mit Stromversorgung 12 V, 50 Hz (Stromquelle ZAC) als auch mit Batterieversorgung 6 V (aus 4 Batterien) hergestellt.

Das Produkt ist aus Edelstahl AISI 304 hergestellt und darf nicht in chemisch aggressiver Umgebung betrieben werden. Zum Reinigen keine chlorhaltigen Mittel verwenden. Empfohlene Reinigungsmittel der Firma WÜRTH:

Regenerationsmittel für Metall (8931211)
Pflegespray für Edelstahl (0893 121-K)

Typische Ausführungen
AUM 013N - ohne äußere Abdeckung mit Öffnung für eine Ständerbatterie
AUM 013Z - mit äußerer Abdeckung und Öffnung für eine Ständerbatterie
Typische Ausführungen 12 V, 50 HZ :
AUM 013N.1 - ohne äußere Abdeckung mit Ständerbatterie für Kalt- oder Warmwasser
AUM 013N.2 - ohne äußere Abdeckung mit Ständerbatterie für Kalt- und Warmwasser
AUM 013N.TV - ohne äußere Abdeckung mit Thermostatventil
AUM 013Z.1 - mit äußerer Abdeckung und Ständerbatterie für Kalt- oder Warmwasser
AUM 013Z.2 - mit äußerer Abdeckung und Ständerbatterie für Kalt- und Warmwasser
AUM 013Z.TV - mit äußerer Abdeckung und Thermostatventil
Typische Ausführungen 6V (4 x AA Batterie) :
AUM 013N.1B - ohne äußere Abdeckung mit Ständerbatterie für Kalt- oder Warmwasser
AUM 013N.2B - ohne äußere Abdeckung mit Ständerbatterie für Kalt- und Warmwasser
AUM 013N.TVB - ohne äußere Abdeckung mit Thermostatventil
AUM 013Z.1B - mit äußerer Abdeckung und Ständerbatterie für Kalt- oder Warmwasser
AUM 013Z.2B - mit äußerer Abdeckung und Ständerbatterie für Kalt- und Warmwasser
AUM 013Z.TVB - mit äußerer Abdeckung und Thermostatventil
b
Technische Grunddaten
Reichweite des Sensors:0 – 0,2 m
Wasseranschluss:G 1/2”
Wasserdruck:1 – 10 Bar
Abfluss:d = 40 mm
Innenmaße des Waschtisches:480 x 300 x 145 mm
Schutzgrad:IP 55
einstellbare Nachlaufzeit:0 – 4 s (eingestellt auf 1 s)
Anschlussleistung:6 VA
Stromquelle:ZAC 1/20 (max 3 x AUM 013.1, AUM 013.TV; max. 2x AUM 013.2)
 ZAC 1/50 (max. 8 x AUM 013.1, AUM 013.TV; max. 5x AUM 013.2)
Gewicht:5 kg
b
Bauseitige Vorbereitung
  1. Abfluss d = 40 mm gemäß Skizze
  2. Wasseranschluss gemäß Skizze (nur für Versionen mit Ständerbatterie)
  3. Anschlusskabel 12 V, 50 Hz von der Stromquelle ZAC (nicht bei AUM 013B)
b
Lieferumfang
  • Waschtisch mit oder ohne äußere Abdeckung
  • Auslaufrohr mit Elektronik (nicht bei Version ohne Ständerbatterie)
  • elektromagnetisches Ventil (nicht bei Version ohne Ständerbatterie)
  • Eckventil mit Filter (nicht bei Version ohne Ständerbatterie)
  • Kugelventil (bei AUM 013.TV)
  • Thermostatventil (bei AUM 013.TV)
  • Abflusssiphon
  • Anschlussschläuche
  • kleines Montagematerial
b

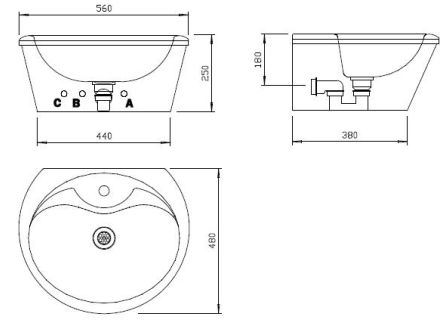

Schema

Schema - AUM 013 automatischer Edelstahl-Waschtisch
b
b
Produktbezeichnung
AUM 013N -
Waschtisch ohne äußere Abdeckung mit Öffnung für eine Ständerbatterie
AUM 013N.1 -
Waschtisch ohne äußere Abdeckung und Ständerbatterie für Kalt- oder Warmwass
AUM 013N.2 -
Waschtisch ohne äußere Abdeckung und Ständerbatterie für Kalt- und Warmwass
AUM 013N.TV -
Waschtisch ohne äußere Abdeckung und Thermostatventil - 12V,50Hz
AUM 013Z -
Waschtisch mit äußerer Abdeckung mit Öffnung für eine Ständerbatterie
AUM 013Z.1 -
Waschtisch mit äußerer Abdeckung und Ständerbatterie für Kalt- oder Warmwasser
AUM 013Z.2 -
Waschtisch mit äußerer Abdeckung und Ständerbatterie für Kalt- und Warmwasse
AUM 013Z.TV -
Waschtisch mit äußerer Abdeckung und Thermostatventil - 12V,50Hz
b
Hier können Sie zum Produkt herunterladen
dwgAUM 013 die Angaben für die Projektanten - ( 45 kB )
dwgAUM 013N die Angaben für die Projektanten - ( 45 kB )
dwgAUM 013N.1 die Angaben für die Projektanten - ( 45 kB )
dwgAUM 013N.1B die Angaben für die Projektanten - ( 45 kB )
dwgAUM 013N.2 die Angaben für die Projektanten - ( 45 kB )
dwgAUM 013N.2B die Angaben für die Projektanten - ( 45 kB )
dwgAUM 013N.TV die Angaben für die Projektanten - ( 45 kB )
dwgAUM 013N.TVB die Angaben für die Projektanten - ( 45 kB )
dwgAUM 013Z die Angaben für die Projektanten - ( 45 kB )
dwgAUM 013Z.1 die Angaben für die Projektanten - ( 45 kB )
dwgAUM 013Z.1B die Angaben für die Projektanten - ( 45 kB )
dwgAUM 013Z.2 die Angaben für die Projektanten - ( 45 kB )
dwgAUM 013Z.2B die Angaben für die Projektanten - ( 45 kB )
dwgAUM 013Z.TV die Angaben für die Projektanten - ( 45 kB )
dwgAUM 013Z.TVB die Angaben für die Projektanten - ( 45 kB )
