AUM 016

Aufhängbares Waschbecken, mittig

AUM 016 Aufhängbares Waschbecken, mittig

AUM 016 ist ein automatisches Edelstahlwaschbecken zur Befestigung an der Wand. Das Waschbecken ist nicht mit einer klassischer Sensorarmatur bestückt. Es wurde ein beständiger Edelstahlarm mit eingebauter berührungsloser Sensor bestückt. Dadurch ist das Waschbecken mehr beständiger gegen Beschädigung. Bei Bewegung der Hände vor der Batterie (in der Reaktionszone) wird die Wasserzufuhr durch elektromagnetische Ventile geöffnet und bleibt auch für eine bestimmte Zeit nach Entfernen der Hände (Nachlaufzeit) geöffnet. Die Drucktrennung von Warm- und Kaltwasseranschluss ist gewährleistet. Materialstärke 1,5 mm.

Das Waschbecken liefern wir auch ohne Arm. Bei der Bestellung muss spezifiziert werden, ob eine Wandarmatur (ohne Öffnung im Waschbecken) oder eine Tischarmatur (Durchmesser der Öffnung im Waschbecken) angewendet wird. Lieferbestandteil ist der Ablauf und das Montagematerial.

Der Edelstahl-Waschtisch AUM 016 erfüllt durch seine Konstruktion und Ausführung die Erfordernisse der EU-Normen. und ist für Lebensmittelbetriebe und alle sonstigen Einsätze bestimmt, in denen erhöhtes Hygieneniveau bei maximaler Wassereinsparung gewünscht ist.

Das Produkt ist aus Edelstahl AISI 304 hergestellt und darf nicht in chemisch aggressiver Umgebung betrieben werden. Zum Reinigen keine chlorhaltigen Mittel verwenden. Empfohlene Reinigungsmittel der Firma WÜRTH:

Regenerationsmittel für Metall (8931211)

Pflegespray für Edelstahl (0893 121-K)

Typische Ausführungen
AUM 016 - Waschbecken mit Siphon, ohne Armatur
AUM 016.E - Waschbecken mit elektrischem Durchlauferhitzer (230 V)
Typische Ausführungen 12 V, 50 HZ :
AUM 016.1 - Waschbecken für Kalt- oder Warmwasser
AUM 016.2 - Waschbecken für Kalt- und Warmwasser
AUM 016.TV - Waschbecken mit Thermostatventil
Typische Ausführungen 6V (4 x AA Batterie) :
AUM 016.1B - Waschbecken für Kalt- oder Warmwasser
AUM 016.2B - Waschbecken für Kalt- und Warmwasser
AUM 016.TVB - Waschbecken mit Thermostatventil
b
Technische Grunddaten
Reichweite des Sensors:automatische Einstellung
 vor der Armatur
Wasseranschluss:G 1/2“
Abfluss:d = 40 mm
Innenmaße des Waschtisches:d = 370 × 120 mm
einstellbare Nachlaufzeit:0–4 s (eingestellt auf 1 s)
AUM 016.1, .2, .TV (+ Batterie Ausführung)
Wasserdruck:1–10 bar (2–8 bar Batterie Ausführung)
Stromversorgung:12 V, 50 Hz
 6 V (4× AA Batterie bei Batterie Ausführung)
Anschlussleistung:6 VA
Stromquelle:ZAC 1/20 (max. 3× AUM 016.1, 016.TV, 016.2)
 ZAC 1/50 (max. 8× AUM 016.1, 016.TV, 016.2)
Schutzgrad:IP 55
Gewicht:12 kg
AUM 016.E
Wasserdruck:0,2–0,6 MPa
Empfohlener Druck:3 bar (ohne Schwankungen und Luftblasen)
Stromversorgung:230 V, 50 Hz
Anschlussleistung:3 500 W
Schutzgrad:IP 54
Gewicht:13,5 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss gemäß Skizze (nur für Versionen mit Ständerbatterie)
  2. Abfluss d = 40 mm
  3. Anschlusskabel CYKY 2A× 1,5 vor 12 V, 50 Hz von der Stromquelle ZAC (nicht bei Batterie Ausführung)
  4. Bei AUM 016.E Anschlusskabel CYKY 3C 1,5÷2,5
b
Lieferumfang
  • Edelstahlwaschbecken
  • Empfohlene Armatur
  • Anschlussmaterial
  • kleines Montagematerial
  • Abflusssiphon
  • AA Batterie (nur bei Batterie Ausführung)
  • druckloser Speicher (bei AUM 016.E Version)
b

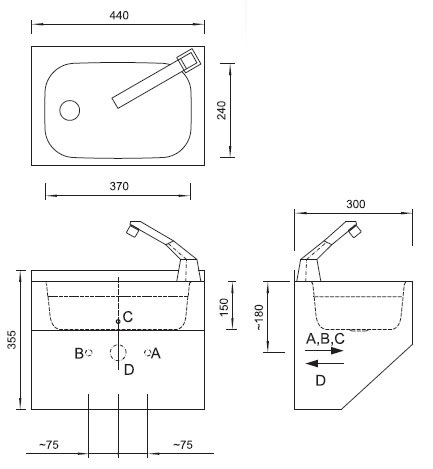

Schema

Schema - AUM 016 Aufhängbares Waschbecken, mittig
b
A -Kaltwasser (AUM 016.2, .TV, .E), vorgemischtes Wasser (AUM 016.1), Rohr G 1/2" Innengewinde
B -Warmwasser (AUM 016.2, .TV), Rohr G 1/2" Innengewinde
C -Stromanschluss
D -Abfluss
b
b
Hier können Sie zum Produkt herunterladen
dwgAUM 016.1 die Angaben für die Projektanten - ( 27 kB )
