AUM 09

automatischer Edelstahl-Waschtisch

AUM 09 automatischer Edelstahl-Waschtisch

AUM 09 ist ein automatischer Edelstahl-Waschtisch, an die Wand zu befestigen, ausgestattet mit Auslaufrohr und Sensorsteuerung. Der optoelektronische Sensor reagiert auf Hände vor dem Auslaufrohr – bei Bewegung der Hände in der Reaktionszone wird die Wasserzufuhr durch elektromagnetische Ventile geöffnet und bleibt auch für eine bestimmte Zeit nach Entfernen der Hände (Nachlaufzeit) geöffnet. Die Drucktrennung von Warm- und Kaltwasseranschluss ist gewährleistet..

Der Edelstahl-Waschtisch AUM 09 erfüllt durch seine Konstruktion und Ausführung die Erfordernisse der EU-Normen. und ist für Lebensmittelbetriebe und alle sonstigen Einsätze bestimmt, in denen erhöhtes Hygieneniveau bei maximaler Wassereinsparung gewünscht ist.

Typische Ausführungen
AUM 09.1 - Waschtisch für Kalt- oder Warmwasser
AUM 09.2 - Waschtisch für Kalt- und Warmwasser
AUM 09.TV - Waschtisch mit Thermostatventil
AUM 09.E - Waschtisch mit elektrischem Durchlauferhitzer
b
Technische Grunddaten
Reichweite des Sensors:0 – 0,3 m
Wasseranschluss:G 1/2”
Abfluss:d = 50 mm
Innenmaße des Waschtisches:370 x 340 x 150 mm
einstellbare Nachlaufzeit:0 – 4 s (eingestellt auf 1 s)
AUM 09.1, .2, .TV
Wasserdruck:0,1 – 1,0 MPa
Stromversorgung:12 V, 50 Hz
Anschlussleistung:6 VA
Schutzgrad:IP 55
Stromquelle:ZAC 1/20 (max. 3 x AUM 09)
 ZAC 1/50 (max. 8 x AUM 09)
Gewicht:9 kg
AUM 09.E
Wasserdruck:0,2 – 0,6 MPa
empfohlener Druck:0,3 MPa (ohne Schwankungen und Luftblasen)
Stromversorgung:230 V, 50 Hz
Anschlussleistung:3 500 W
Schutzgrad:IP 54
Gewicht:10,5 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss gemäß Skizze
  2. Abfluss d = 40 mm
  3. Anschlusskabel 12 V, 50 Hz von der Stromquelle ZAC (nicht bei AUM 09.E)
  4. Für AUM 09.E Anschlusskabel CYKY 3C x 1,5 ÷ 2,5
b
Lieferumfang
  • Waschtisch mit Mantel
  • Auslaufrohr
  • Sensorkopf
  • Elektronik
  • elektromagnetisches Ventil
  • Eckventil mit Filter (AUM 09.2, .TV – 2 Stück)
  • Kugelventil (AUM 09.TV)
  • Mischventil (AUM 09.2)
  • Thermostatventil (AUM 09.TV)
  • Durchlauferhitzer (AUM 09.E)
  • Stromquelle ZAC E – 12 V, 50 Hz (AUM 09.E)
  • Abflusssiphon
  • Anschlussschläuche
  • kleines Montagematerial
b

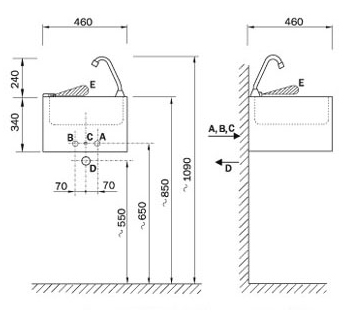

Schema

Schema - AUM 09 automatischer Edelstahl-Waschtisch
b
A -Kaltwasser (AUM 09.2, .TV, .E)
Mischwasser (AUM 09.1) Rohr G 1/2" Innengewinde
D -Abfluss
B -Warmwasser (AUM 09.2, .TV) Rohr G 1/2" InnengewindeE -Reaktionszone
C -Stromanschluss
b
b
Produktbezeichnung
AUM 09.1 -
Waschtisch groß für Wandmontage für ein Wasser - 12V, 50 Hz
AUM 09.2 -
Waschtisch groß für Wandmontage für Warm- und Kaltwasser - 12V, 50 Hz
AUM 09.E -
Waschtisch groß für Wandmontage – Wandmontage – Durchlauferhitzer - 230V, 50 Hz
AUM 09.TV -
Waschtisch groß für Wandmontage mit Thermostatventil - 12V, 50 Hz
b
Hier können Sie zum Produkt herunterladen
dwgAUM 09.1 die Angaben für die Projektanten - ( 43 kB )
