AUM 020

Runder Waschtisch für Wandmontage

AUM 020 Runder Waschtisch für Wandmontage

Der Waschtisch ist an die Wand zu befestigen, der Siphon samt Überlauf wird mitgeliefert. Die runden Innenecken garantieren ein leichtes Abfließen des Wassers. Die geschlossene Ausführung bildet ein kompaktes, auch stärkereer Belastung widerstehendes Ganzes.

In der Grundausführung ist keine Öffnung für eine Ständerbatterie vorgesehen, sie kann jedoch gratis hergestellt werden - nennen Sie bitte in Ihrer Bestellung Durchmesser und Platzierung der gewünschten Öffnung.

Der Waschtisch kann mit einer Sensorbatterie der Reihe AUM 3 mit Stromversorgung 12 V, 50 Hz (Stromquelle ZAC) als auch mit Batterieversorgung 6 V (aus 4 Batterien) ausgestattet werden.

Das Produkt ist aus Edelstahl AISI 304 hergestellt und darf nicht in chemisch aggressiver Umgebung betrieben werden. Zum Reinigen keine chlorhaltigen Mittel verwenden. Empfohlene Reinigungsmittel der Firma WÜRTH:

Regenerationsmittel für Metall (8931211)

Pflegespray für Edelstahl (0893 121-K)

Technische Grunddaten
AUM 020
Abmessungen:459 x 456 x 250 mm
Innenmaße des Waschtisches:d 390 x 181 mm
Abfluss:d = 40 mm
AUM 020.1, .2, .TV (+ Batterie Ausführung .B)
Wasseranschluss:G 1/2"
Wasserdruck:1 - 10 Bar (12 V Ausführung), 2 - 8 Bar (6 V Ausführung)
Stromversorgung:12 V, 50 Hz
 6 V (4× AA baterie) - bei (.B) Ausführung
Anschlussleistung bei 12 V Ausführung:6 VA, (10 VA bei AUM 020.2)
Stromquelle bei 12 V Ausführung:ZAC 1/20 - max. 3× AUM 020.1, 020.TV, max. 2x AUM 020.2
 ZAC 1/50 - max. 8× AUM 020.1, 020.TV, max. 5x AUM 020.2
b
Bauseitige Vorbereitung
  1. Abfluss d = 40 mm d = 40 mm gemäß Skizze
  2. Wasseranschluss G 1/2" gemäß Skizze (nur bei Ausführung mit Ständerbatterie)
  3. Anschlusskabel 12 V, 50 Hz von der Stromquelle ZAC (nur bei 12 V Ausführung)
b
Typische Ausführungen
AUM 020 - Waschtisch mit Abfluss, ohne Ständerbatterie
Automatische Waschtische mit Stromversorgung 12 V, 50 Hz von Stromquelle ZAC :
AUM 020.1 - automatischer Waschtisch für Kalt- oder Warmwasser - 12 V, 50 Hz
AUM 020.2 - automatischer Waschtisch für Kalt- und Warmwasser - 12 V, 50 Hz
AUM 020.TV - automatischer Waschtisch mit Thermostatventil - 12 V, 50 Hz
Automatische Waschtische mit Stromversorgung 6V (4 x AA Batterie) :
AUM 020.1B - automatischer Waschtisch für Kalt- oder Warmwasser- 6 V (4 x 1,5)
AUM 020.2B - automatischer Waschtisch für Kalt- und Warmwasser - 6 V (4 x 1,5)
AUM 020.TVB - automatischer Waschtisch mit Thermostatventil - 6 V (4 x 1,5)
b
Lieferumfang
  • Edelstahl-Waschtisch
  • kleines Montagematerial
  • Abflusssiphon
Ausführung mit Ständerbatterie
  • Ständerbatterie
  • Anschlussmaterial
b

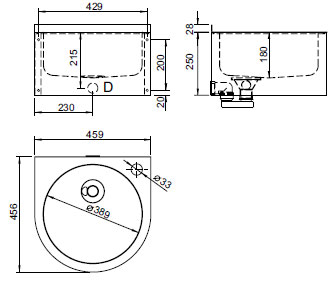

Schema

Schema - AUM 020 Runder Waschtisch für Wandmontage
b
D -Abfluss
b
b
Hier können Sie zum Produkt herunterladen
dwgAUM 020 die Angaben für die Projektanten - ( 24 kB )
