Edelstahl-Waschtish für Wandmontage

AUM 024 Edelstahl-Waschtish für Wandmontage

AUM 024 ist ein unverkleideter Edelstahl-Waschtisch für Wandmontage, mit Siphon. Die runden Innenecken garantieren ein leichtes Abfließen des Wassers. Durch seine feste Konstruktion ist der Waschtisch auch für etwas anspruchsvollere Einsätze geeignet.

In der Grundausführung ist keine Öffnung für eine Ständerbatterie vorgesehen, sie kann jedoch kostenlos hergestellt werden – nennen Sie bitte in Ihrer Bestellung Durchmesser und Platzierung der gewünschten Öffnung.

Der Waschtisch kann mit einer Sensorbatterie der Reihe AUM 3 mit Stromversorgung 12 V, 50 Hz (Stromquelle ZAC) als auch mit Batterieversorgung 6 V (aus 4 Batterien) ausgestattet werden.

Die Oberfläche ist leicht glänzend ausgeführt, auf Wunsch ist er auch matt, sandgestrahlt lieferbar.

Das Produkt ist aus Edelstahl AISI 304 hergestellt und darf nicht in chemisch aggressiver Umgebung betrieben werden. Zum Reinigen keine chlorhaltigen Mittel verwenden. Empfohlene Reinigungsmittel der Firma WÜRTH:

Regenerationsmittel für Metall (8931211)

Pflegespray für Edelstahl (0893 121-K)

Typische Ausführungen
AUM 024 - Edelstahl-Waschtisch mit Abfluss, ohne Ständerbatterie
AUM 024.1 - automatischer Waschtisch für Kalt- oder Warmwasser - 12 V, 50 Hz
AUM 024.2 - automatischer Waschtisch für Kalt- und Warmwasser - 12 V, 50 Hz
AUM 024.TV - automatischer Waschtisch mit Thermostatventil - 12 V, 50 Hz
AUM 024.1B - automatischer Waschtisch für Kalt- oder Warmwasser - 6 V (4 x 1,5)
AUM 024.2B - automatischer Waschtisch für Kalt- und Warmwasser - 6 V (4 x 1,5)
AUM 024.TVB - automatischer Waschtisch mit Thermostatventil - 6 V (4 x 1,5)
b
Technische Grunddaten
AUM 024
Abmessungen:449 x 455 x 223 mm
Innenmaße des Waschtisches:378 x 350 x 150 mm
Gewicht:4 kg
Abfluss:d = 40 mm
AUM 024.1, .2, .TV (+ Batterie Ausführung .B)
Reichweite des Sensors:selbstjustierend
Wasseranschluss:G 1/2“
eintellbare Nachlaufzeit:0÷4 s (eingestellt auf 1 Sek.)
Wasserdruck:1 - 10 Bar (12 V Ausführung), 2 - 8 Bar (6 V Ausführung)
Stromversorgung:12 V, 50 Hz (AUM 024.1, 024.2, 024.TV)
 6 V - 4× AA Batterie (AUM 024.1B, 024.2B, 024.TVB)
Anschlussleistung bei 12 V Ausführung:6 VA, (10 VA bei AUM 024.2)
Stromquelle bei 12 V Ausführung:ZAC 1/20 - max. 3× AUM 024.1, 024.TV, max. 2x AUM 024.2
 ZAC 1/50 - max. 8× AUM 024.1, 024.TV, max. 5x AUM 024.2
b
Bauseitige Vorbereitung
  1. Abfluss d = 40 mm d = 40 mm gemäß Skizze
  2. Wasseranschluss G 1/2" gemäß Skizze (nur bei Ausführung mit Ständerbatterie)
  3. Anschlusskabel 12 V, 50 Hz von der Stromquelle ZAC (nur bei 12 V Ausführung)
b
Lieferumfang
  • Edelstahl-Waschtisch
  • Abflusssiphon
  • kleines Montagematerial
  • Ausführung mit Ständerbatterie
  • Ständerbatterie
  • Anschlussmaterial
b

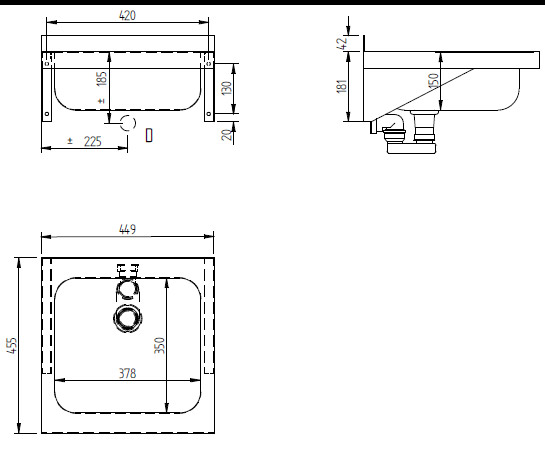

Schema

Schema - AUM 024 Edelstahl-Waschtish für Wandmontage
b
D -Abfluss
b
b
Hier können Sie zum Produkt herunterladen
dwgAUM 024 die Angaben für die Projektanten - ( 26 kB )
