AUM 025N a AUM 025Z

Edelstahl-Waschtisch für Wandmontage

AUM 025N a AUM 025Z Edelstahl-Waschtisch für Wandmontage

AUM 025 ist ein Edelstahl-Waschtisch, der u.a. als robusterer und hygienischer Ersatz eines klassischen keramischen Waschbeckens dienen kann.

Er wird in zwei Varianten hergestellt: ohne äußere Abdeckung mit Konsolen (AUM 025N) oder mit dieser als festere Version (AUM 025Z). Der Waschtisch hat eine fein gebürstete Oberfläche, auf Wunsch ist er auch matt, sandgestrahlt lieferbar.

In der Grundausführung ist keine Öffnung für eine Ständerbatterie vorgesehen, sie kann jedoch kostenlos hergestellt werden – nennen Sie bitte in Ihrer Bestellung Durchmesser und Platzierung der gewünschten Öffnung.

Der Waschtisch wird entweder nur als Becken ohne Öffnung für eine Ständerbatterie geliefert, oder komplett in Kombination mit der beliebten automatischen Batterie AUM 3 in beliebiger Ausführung – für Mischwasser, Warm- und Kaltwasser oder mit Thermostatventil. Alle Versionen werden sowohl mit Stromversorgung 12 V, 50 Hz (Stromquelle ZAC) als auch mit Batterieversorgung 6 V (aus 4 Batterien) hergestellt.

Das Produkt ist aus Edelstahl AISI 304 hergestellt und darf nicht in chemisch aggressiver Umgebung betrieben werden. Zum Reinigen keine chlorhaltigen Mittel verwenden. Empfohlene Reinigungsmittel der Firma WÜRTH:

Regenerationsmittel für Metall (8931211)

Pflegespray für Edelstahl (0893 121-K)

Typische Ausführungen
Typische Ausführungen :
AUM 025N - ohne äußere Abdeckung, mit Abfluss, ohne Ständerbatterie
AUM 025Z - mit äußerer Abdeckung, mit Abfluss, ohne Ständerbatterie
Automatische Waschtische mit Stromversorgung 12 V, 50 Hz von Stromquelle ZAC :
AUM 025N.1 - ohne äußere Abdeckung mit Ständerbatterie für Kalt- oder Warmwasser
AUM 025N.2 - ohne äußere Abdeckung mit Ständerbatterie für Kalt- und Warmwasser
AUM 025N.TV - ohne äußere Abdeckung mit Thermostatventil
AUM 025Z.1 - mit äußerer Abdeckung und Ständerbatterie für Kalt- oder Warmwasser
AUM 025Z.2 - mit äußerer Abdeckung mit Ständerbatterie für Kalt- und Warmwasser
AUM 025Z.TV - mit äußerer Abdeckung mit Thermostatventil
Automatische Waschtische mit Stromversorgung 6V (4 x AA Batterie) :
AUM 025N.1B - ohne äußere Abdeckung mit Ständerbatterie für Kalt- oder Warmwasser
AUM 025N.2B - ohne äußere Abdeckung mit Ständerbatterie für Kalt- und Warmwasser
AUM 025N.TVB - ohne äußere Abdeckung mit Thermostatventil
AUM 025Z.1B - mit äußerer Abdeckung und Ständerbatterie für Kalt- oder Warmwasser
AUM 025Z.2B - mit äußerer Abdeckung mit Ständerbatterie für Kalt- und Warmwasser
AUM 025Z.TVB - mit äußerer Abdeckung mit Thermostatventil
b
Technische Grunddaten
Reichweite des Sensors:selbstjustierend
Wasseranschluss:G 1/2“
Abfluss:d = 40 mm
Abmessungen:450 x 320 x 192 mm - AUM 025N
 453 x 322 x 175 mm - AUM 025Z
Innenmaße des Waschtisches:390 x 283 x 122 mm
einstellbare Nachlaufzeit:0÷4 s (eingestellt auf 1 Sek.)
Schutzgrad:IP 55
Stromversorgung:12 V, 50 Hz (AUM 025 N.1, .2. TV; AUM 025 Z.1, .2, .TV)
 6 V - 4 x AA Batterie (AUM 025 N.1B, .2B, .TV; AUM 025 Z.1B, .2B, .TVB)
Stromquelle:ZAC 1/20 - max. 3× AUM 025 N.1, Z.1 N.TV, Z.TV; max. 2x AUM 025 N.2, Z.2)
 ZAC 1/50 - max. 8× AUM 025 N.1, Z.1 N.TV, Z.TV; max. 5x AUM 025 N.2, Z.2)
Wasserdruck:1 - 10 Bar (bei 12 V Ausführung)
 2 - 8 Bar (bei 6 V Ausführung)
Gewicht:4 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss G 1/2" gemäß Skizze (nur bei Ausführung mit Ständerbatterie)
  2. Abfluss d = 40 mm
  3. Anschlusskabel 12 V, 50 Hz von der Stromquelle ZAC (nur bei 12 V Ausführung)
b
Lieferumfang
  • Waschtisch ohne äußere Abdeckung (AUM 025 N)
  • Waschtisch mit äußerer Abdeckung (AUM 025 Z)
  • Abflusssiphon
  • kleines Montagematerial
  • Ständerbatterie (nur bei Ausführung mit Ständerbatterie)
b
Schema

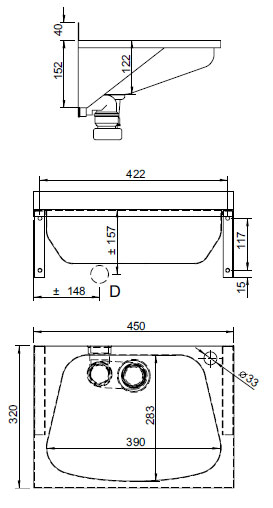

AUM 025N
Schema - AUM 025N a AUM 025Z Edelstahl-Waschtisch für Wandmontage
b
D -Abluss
b

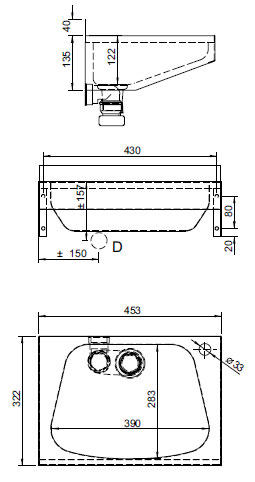

AUM 025Z
Schema - AUM 025N a AUM 025Z Edelstahl-Waschtisch für Wandmontage
b
D -Abfluss
b
b
Hier können Sie zum Produkt herunterladen
dwgAUM 025 N die Angaben für die Projektanten - ( 28 kB )
dwgAUM 025Z die Angaben für die Projektanten - ( 30 kB )
