AUL 01, AUL 02

Automatische Edelstahl-Waschrinne

AUL 01, AUL 02 Automatische Edelstahl-Waschrinne

AUL 01, AUL 02 sind Edelstahl-Waschrinnen mit sensorgesteuerten Auslaufrohren. Der optoelektronische Sensor reagiert auf Hände vor dem Auslaufrohr – bei Bewegung der Hände in der Reaktionszone wird die Wasserzufuhr durch elektromagnetische Ventile geöffnet und bleibt auch für eine bestimmte Zeit nach Entfernen der Hände (Nachlaufzeit) geöffnet. Die Wassertemperatur wird mittels des thermostatischen Mischventils eingestellt, das für alle Auslaufrohre gemeinsam ist.

Auf Wunsch können die Rinnen mit Seifen- und Desinfektionsspendern, Behältern für Papierhandtücher, Abfallkörben und weiterem Zubehör ausgestattet werden. Die Waschrinnen werden in linker oder rechter Ausführung entsprechend der Anordnung von Wasseranschluss und Abfluss (von vorne gesehen) hergestellt, bei der Bestellung ist die gewünschte Ausführung anzugeben. Alle Ausführungen sind mit einem Thermostatventil ausgestattet.

Die Waschrinnen AUL 01 und AUL 02 sind dank ihrer Edelstahl-Ausführung für Wasch- und Umkleideräume in Lebensmittelbetrieben bestimmt.

Typische Ausführungen
AUL 01.1 - einseitige Rinne mit zwei Auslaufrohren
AUL 01.2 - einseitige Rinne mit drei Auslaufrohren
AUL 01.3 - einseitige Rinne mit vier Auslaufrohren
AUL 01.4 - einseitige Rinne mit fünf Auslaufrohren
AUL 02.1 - beiderseitige Rinne mit vier Auslaufrohren
AUL 02.2 - beiderseitige Rinne mit sechs Auslaufrohren
AUL 02.3 - beiderseitige Rinne mit acht Auslaufrohren
AUL 02.4 - beiderseitige Rinne mit zehn Auslaufrohren
b
Technische Grunddaten
Wasseranschluss:G 1/2”
Abfluss:d = 40 mm
Stromversorgung:12 V, 50 Hz
Stromquelle:ZAC 1/20 (AUL 01.1, .2)
 ZAC 1/50 (AUL 01.3, .4; 02.1, .2, .3)
AUL 01.1 (AUL 02.1)
Auslaufrohre:2 (2 x 2)
Anschlussleistung:12 VA (24 VA)
Gewicht:45 kg (85 kg)
AUL 01.2 (AUL 02.2)
Auslaufrohre:3 (2 x 3)
Anschlussleistung:18 VA (36 VA)
Gewicht:67 kg (130 kg)
AUL 01.3 (AUL 02.3)
Auslaufrohre:4 (2 x 4)
Anschlussleistung:24 VA (48 VA)
Gewicht:80 kg (155 kg)
AUL 01.4 (AUL 02.4)
Auslaufrohre:5 (2 x 5)
Anschlussleistung:30 VA (60 VA)
Gewicht:92 kg (180 kg)
b
Bauseitige Vorbereitung
  1. Wasseranschluss 400 mm über dem Fußboden, ca. 300 mm von dem entsprechenden Ende der Rinne
  2. Abfluss d = 40 mm, 400 mm über dem Fußboden, ca. 150 mm von dem entsprechenden Ende der Rinne
  3. Anschlusskabel 12 V, 50 Hz von der Stromquelle ZAC 400 ÷ 500 mm über dem Fußboden, ca. 300 mm von dem entsprechenden Ende der Rinne
b
Lieferumfang
  • Waschrinne mit Mantel und Hinterfront
  • Ständer
  • Auslaufrohre (2 – 10 Stück je nach Rinnentyp)
  • Elektronik mit Sensor (2 – 10 Stück je nach Rinnentyp)
  • elektromagnetische Ventile (2 – 10 Stück je nach Rinnentyp)
  • Eckventile – 2 Stück (für bis zu vier Auslaufrohre, bei mehr mittels Verschraubung)
  • Thermostatventil (AUL 02 – 2 Stück)
  • Anschlussschläuche
  • kleines Montagematerial
  • Siphon
b

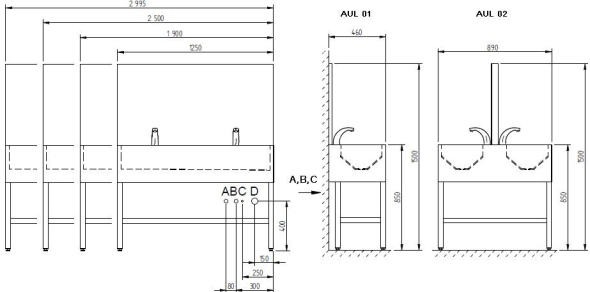

Schema

Schema - AUL 01, AUL 02 Automatische Edelstahl-Waschrinne
b
A -Cold water Inner pipe G 1/2"D -Outlet
B -Hot water Inner pipe G 1/2"E -Zone of scaning
C -Electricity supply
b
b
Produktbezeichnung
AUL 01.1 -
Automatische Rinne 1250 mm - 2 Armaturen mit Thermostatventil - 12V, 50 Hz
AUL 01.2 -
Automatische Rinne 1900 mm - 3 Armaturen mit Thermostatventil - 12V, 50 Hz
AUL 01.3 -
Automatische Rinne 2500 mm - 4 Armaturen mit Thermostatventil - 12V, 50 Hz
AUL 02.1 -
Automatische Rinne 1250 mm - 4 Armaturen mit Thermostatventil - 12V, 50 Hz
AUL 02.2 -
Automatische Rinne 1900 mm - 6 Armaturen mit Thermostatventil - 12V, 50 Hz
AUL 02.3 -
Automatische Rinne 2500 mm - 8 Armaturen mit Thermostatventil - 12V, 50 Hz
b
Hier können Sie zum Produkt herunterladen
dwgAUL 01.1 die Angaben für die Projektanten - ( 95 kB )
dwgAUL 01.2 die Angaben für die Projektanten - ( 99 kB )
dwgAUL 01.3 die Angaben für die Projektanten - ( 96 kB )
dwgAUL 01.4 die Angaben für die Projektanten - ( 65 kB )
dwgAUL 02.1 die Angaben für die Projektanten - ( 96 kB )
dwgAUL 02.2 die Angaben für die Projektanten - ( 97 kB )
dwgAUL 02.3 die Angaben für die Projektanten - ( 98 kB )
dwgAUL 02.4 die Angaben für die Projektanten - ( 66 kB )
