AUL 03

Automatische Edelstahl-Waschrinne

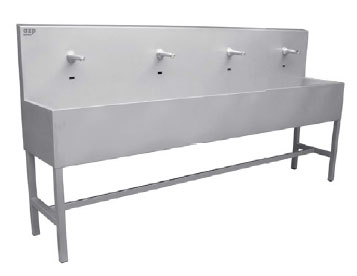

AUL 03 Automatische Edelstahl-Waschrinne

AUL 03 ist eine Edelstahl-Waschrinne mit sensorgesteuerten Auslaufrohren. Der optoelektronische Sensor reagiert auf Hände vor dem Auslaufrohr – bei Bewegung der Hände in der Reaktionszone wird die Wasserzufuhr durch elektromagnetische Ventile geöffnet und bleibt auch für eine bestimmte Zeit nach Entfernen der Hände (Nachlaufzeit) geöffnet. Die Waschrinne wird hergestellt in einer Ausführung zum Aufhängen (AUL 03Z) oder zum Aufstellen auf einem Ständer (AUL 03S). Die Wassertemperatur wird mittels eines Thermostatventils eingestellt. Auf Wunsch können die Rinnen mit Seifen- und Desinfektionsspendern, Behältern für Papierhandtücher, Abfallkörben und weiterem Zubehör ausgestattet werden. Die Waschrinnen werden in linker oder rechter Ausführung entsprechend der Anordnung von Wasseranschluss und Abfluss (von vorne gesehen) hergestellt, bei der Bestellung ist die gewünschte Ausführung anzugeben. Alle Ausführungen sind mit einem Thermostatventil ausgestattet.

Suchen Sie eine doppelreihige Waschtischanlage, dann ziehen Sie bitte das Modell AUL 02 in Betracht.

Die Waschrinne AUL 03 ist dank ihrer Edelstahl-Ausführung für Wasch- und Umkleideräume in Lebensmittelbetrieben bestimmt.

Typische Ausführungen
AUL 03S.1 - Rinne auf Ständer mit zwei Auslaufrohren
AUL 03S.2 - Rinne auf Ständer mit drei Auslaufrohren
AUL 03S.3 - Rinne auf Ständer mit vier Auslaufrohren
AUL 03Z.1 - Hängerinne mit zwei Auslaufrohren
AUL 03Z.2 - Hängerinne mit drei Auslaufrohren
AUL 03Z.3 - Hängerinne mit vier Auslaufrohren
b
Technische Grunddaten
Wasseranschluss:G 1/2”
Abfluss:d = 40 mm
Stromversorgung:12 V, 50 Hz
Stromquelle:ZAC 1/20 (AUL 03.1 bis .2)
 ZAC 1/50 (AUL 03.3)
AUL 03.1
Auslaufrohre:2
Anschlussleistung:12 VA
Gewicht:40 kg (AUL 03Z.1 – 37 kg)
AUL 03.2
Auslaufrohre:3
Anschlussleistung:18 VA
Gewicht:50 kg (AUL 03Z.2 – 46 kg)
AUL 03.3
Auslaufrohre:4
Anschlussleistung:24 VA
Gewicht:60 kg (AUL 03Z.3 – 55 kg)
b
Bauseitige Vorbereitung
  1. Wasseranschluss 400 mm über dem Fußboden, ca. 300 mm von dem entsprechenden Ende der Rinne
  2. Abfluss d = 40 mm, 400 mm über dem Fußboden, ca. 150 mm von dem entsprechenden Ende der Rinne
  3. Anschlusskabel 12 V, 50 Hz von der Stromquelle ZAC 400 ÷ 500 mm über dem Fußboden, ca. 300 mm von dem entsprechenden Ende der Rinne
b
Lieferumfang
  • Waschrinne mit Mantel und Hinterfront
  • Ständer (nur AUL 03S)
  • Auslaufrohre (2 – 4 Stück je nach Rinnentyp)
  • Elektronik mit Sensor (2 – 4 Stück je nach Rinnentyp)
  • elektromagnetische Ventile (2 – 4 Stück je nach Rinnentyp)
  • Eckventile – 2 Stück
  • Thermostatventil – 1 Stück
  • Anschlussschläuche
  • kleines Montagematerial
  • Siphon
b

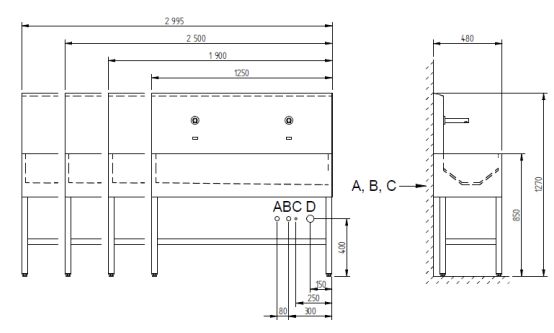

Schema

Schema - AUL 03 Automatische Edelstahl-Waschrinne
b
A -Kaltwasser Rohr G 1/2" InnengewindeD -Abfluss
B -Warmwasser Rohr G 1/2" InnengewindeE -Reaktionszone
C -Stromanschluss
b
b
Produktbezeichnung
AUL 03S.1 -
Automatische Rinne 1250 mm - 2 Armaturen mit Thermostatventil - 12V, 50 Hz
AUL 03S.2 -
Automatische Rinne 1900 mm - 3 Armaturen mit Thermostatventil - 12V, 50 Hz
AUL 03S.3 -
Automatische Rinne 2500 mm - 4 Armaturen mit Thermostatventil - 12V, 50 Hz
AUL 03Z.1 -
Automatische Rinne für Wandmontage 1250 mm - 2 Armaturen mit TV - 12V, 50 Hz
AUL 03Z.2 -
Automatische Rinne für Wandmontage 1900 mm - 3 Armaturen mit TV - 12V, 50 Hz
AUL 03Z.3 -
Automatische Rinne für Wandmontage 2500 mm - 4 Armaturen mit TV - 12V, 50 Hz
b
Hier können Sie zum Produkt herunterladen
dwgAUL 03S.1 die Angaben für die Projektanten - ( 96 kB )
dwgAUL 03S.2 die Angaben für die Projektanten - ( 96 kB )
dwgAUL 03S.3 die Angaben für die Projektanten - ( 96 kB )
dwgAUL 03S.4 die Angaben für die Projektanten - ( 65 kB )
dwgAUL 03Z.1 die Angaben für die Projektanten - ( 96 kB )
dwgAUL 03Z.2 die Angaben für die Projektanten - ( 96 kB )
dwgAUL 03Z.3 die Angaben für die Projektanten - ( 96 kB )
