Edelstahl-Waschrinne

AUL 04 Edelstahl-Waschrinne

AUL 04 ist eine Edelstahl-Waschrinne zum Befestigen an die Wand, es können Auslaufrohre oder sensorgesteuerte Waschtischbatterien montiert werden. In der Grundausstattung sind keine Öffnungen für Batterien vorgesehen, sie werden auf Wunsch gemacht. Die Waschrinnen werden in linker oder rechter Ausführung entsprechend der Anordnung des Abflusses (von vorne gesehen) hergestellt.

Die Waschrinne AUL 04 ist dank ihrer robusten Edelstahl-Ausführung für Wasch- und Umkleideräume in Lebensmittelbetrieben bestimmt. Je nach Bedarf und Platz kann die Rinne auf Wunsch auch in einer anderen Länge hergestellt werden. Bei der Bestellung ist die gewünschte Ausführung anzugeben.

Typische Ausführungen
AUL 04.1 - Hängerinne, Länge 1 250 mm
AUL 04.2 - Hängerinne, Länge 1 900 mm
AUL 04.3 - Hängerinne, Länge 2 500 mm
AUL 04.4 - Hängerinne, Länge 3 000 mm
b
Technische Grunddaten
AUL 04.1
Innenmaße der Wanne (L x B x max. T):1 245 x 330 x 200 mm
Gewicht:17 kg
AUL 04.2
Innenmaße der Wanne (L x B x max. T):1 895 x 330 x 200 mm
Gewicht:24 kg
AUL 04.3
Innenmaße der Wanne (L x B x max. T):2 495 x 330 x 200 mm
Gewicht:31 kg
AUL 04.4
Innenmaße der Wanne (L x B x max. T):2 995 x 330 x 200 mm
Gewicht:38 kg
b
Bauseitige Vorbereitung
  1. Abfluss gemäß Siphon (Der Siphon ist nicht im Lieferumfang enthalten)
b
Lieferumfang
  • Rinne
  • Konsole
  • kleines Montagematerial
b

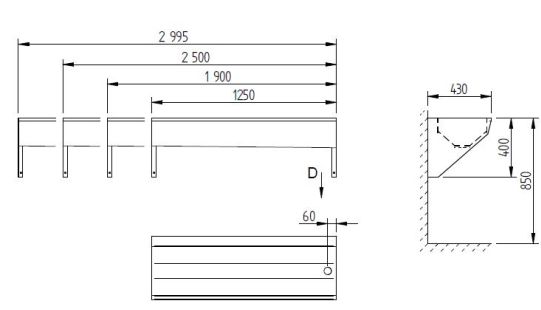

Schema

Schema - AUL 04 Edelstahl-Waschrinne
b
D -Abfluss rechts
D* -Abfluss links
b
b
Produktbezeichnung
AUL 04.1 -
Edelstahlrinne für Wandmontage 1250 mm
AUL 04.2 -
Edelstahlrinne für Wandmontage 1900 mm
AUL 04.3 -
Edelstahlrinne für Wandmontage 2500 mm
AUL 04.4 -
Edelstahlrinne für Wandmontage 3000 mm
b
Hier können Sie zum Produkt herunterladen
dwgAUL 04.1 die Angaben für die Projektanten - ( 95 kB )
dwgAUL 04.2 die Angaben für die Projektanten - ( 95 kB )
dwgAUL 04.3 die Angaben für die Projektanten - ( 95 kB )
dwgAUL 04.4 die Angaben für die Projektanten - ( 61 kB )
