TRM

Drehkreuze aus Edelstahl

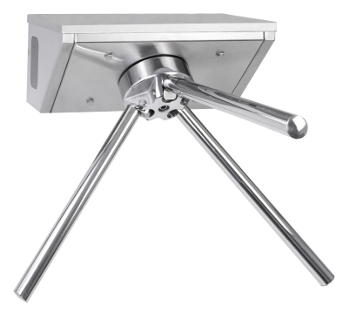

TRM Drehkreuze aus Edelstahl

TRM 01 und TRM 02 sind Drehkreuze aus Edelstahl zum Regeln des Durchgangs von Personen in einer Richtung, jeweils in linker oder rechter Ausführung.

Das Drehkreuz TRM 01 ist zum Anschließen an das Desinfektionsgerät bestimmt und ermöglicht bei Betätigen einer Taste auch das Passieren in umgekehrter Richtung – dies kann durch Benutzen eines weiteren Gerätes, zum Beispiel eines Schuhwäschers bedingt werden. Diese Variante ist in der Bestellung anzugeben.

Das Drehkreuz TRM 02 arbeitet eigenständig ohne Stromversorgung und ermöglicht kein Passieren in umgekehrter Richtung. Die Drehrichtung ist in der Bestellung anzugeben. Die Geräte werden an eine senkrechte Fläche montiert und können auch in Kombination mit dem Ständer STR 01 frei im Raum aufgestellt werden.

Typische Ausführungen
TRM 01 - motorgetriebenes Drehkreuz für Wandmontage
TRM 02 - mechanisches Drehkreuz für Wandmontage
b
Technische Grunddaten
TRM 01
Schutzgrad:IP 55
Stromversorgung:12 V, 50 Hz
Anschlussleistung:24 VA
Stromquelle:ZAC 1/50 (max. 2 x TRM 01)
Abmessungen (L x B x H):870 x 830 x 810 mm
Durchlass:20 Personen pro Minute
Gewicht:26 kg
TRM 02
Abmessungen (L x B x H):870 x 830 x 810 mm
Durchlass:20 Personen pro Minute
Gewicht:29 kg
STR 01
Abmessungen (L x B x H):350 x 350 x 1 050 mm
Gewicht:8 kg
b
Bauseitige Vorbereitung
  1. Anschlusskabel 12 V, 50 Hz von der Stromquelle ZAC (nur TRM 01)
b
Lieferumfang
  • Körper
  • Dreharme
  • Antriebseinheit (nur TRM 01)
  • Sperreinheit (nur TRM 02)
  • Auf Bestellung
  • ADR 01.3 – automatisches Desinfektionsgerät für Hände
  • STR 01 – Ständer für TRM
b

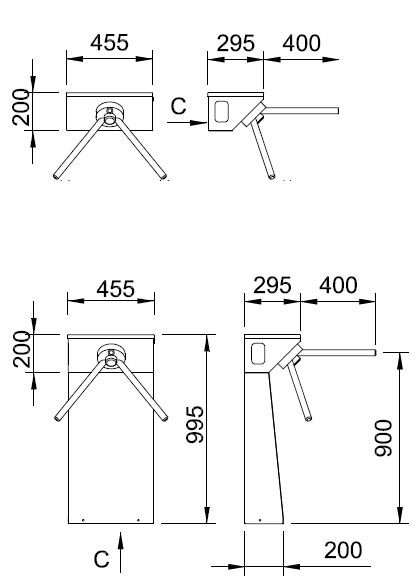

Schema

Schema - TRM Drehkreuze aus Edelstahl
b
C -Stromanschluss
T -Druckknopf des Rückdurchgangs
b
b
Produktbezeichnung
TRM 01 -
Elektromechanisches Drehkreuz, Wandmontage - 12V, 50 Hz
TRM 02 -
Mechanisches Drehkreuz, Wandmontage
STR 01 -
Ständer für TRM
b
Hier können Sie zum Produkt herunterladen
dwgTRM 01 die Angaben für die Projektanten - ( 151 kB )
dwgTRM 02 die Angaben für die Projektanten - ( 151 kB )
