ST 01, STS 01

Sanitationsbad für Messer

ST 01, STS 01 Sanitationsbad für Messer

ST 01 ist ein Sanitationsbad für Messer mit elektrischer Beheizung, bestimmt für Schlacht- und Zerlegebetriebe.

Die Sanitationstemperatur von 83 °C wird durch ein Thermostat mit digitaler Anzeige geregelt. Beim Einschalten der Beheizung ohne Wasser oder etwaigem Wasserverlust während des Betriebes schaltet ein elektronisches Thermostat die Beheizung ab und verhindert eine Beschädigung des Heizkörpers. Der Behälter hat ein Ein- und Auslassventil sowie einen Überlauf. Die Zuleitung zum Sanitationsbad ist mit einem Rückschlagventil ausgestattet. Der doppelte Mantel gewährleistet eine niedrige Oberflächentemperatur des Sanitationsbehälters.

Der Messerhalter in Standardausführung dient zur Aufnahme von 4 Messern mit einer Klingenlänge von max. 210 cm. Auf Wunsch kann ein tieferer Behälter, ggf. ein Halter für mehr Messer oder ein Hackbeil hergestellt werden. Das Sanitationsbad kann mittels der Konsole K 01 an die Wand befestigt oder mit dem Ständer S 01 frei aufgestellt werden.

Typische Ausführungen
ST 01 - Sanitationsbad mit Anschlusskabel ohne Stecker
ST 01.F - Sanitationsbad mit Anschlusskabel und Stecker
b
Technische Grunddaten
Wasseranschluss:G 1/2”
Abfluss:Js 20
Schutzgrad:IP 55
Stromversorgung:230 V, 50 Hz
Anschlussleistung:800 W
Temperatur des Bades:83 °C
Behältervolumen:3,5 l
Gewicht::5 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss (Schlauch von der Trinkwasserleitung)
  2. Abfluss (Schlauch Js 20 zur geschlossenen Abflussleitung der Produktionsstätte)
  3. Stromanschluss 230 V, 50 Hz mit Sicherungsschalter 6 A und Schalter oder Steckdose, der/die der Arbeitsumgebung entspricht und die Anforderungen an einen Hauptschalter gemäß ?SN EN 60204– 1 (33 22 00) erfüllt
b
Lieferumfang
  • Behälter mit Mantel
  • Abdeckplatte aus Kunststoff
  • Heizkörper
  • elektronisches Thermostat
  • Ein- und Auslassventil
  • Messerhalter
  • Anschlusskabel
b
Auf Bestellung
  • K 01 - Konsole zum Befestigen an die Wand
  • S 01 - Ständer zum Aufstellen
b

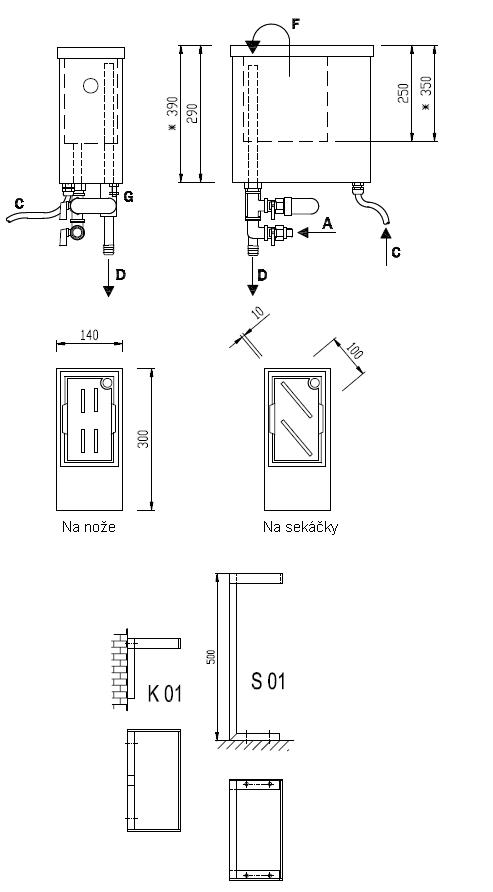

Schema

Schema - ST 01, STS 01 Sanitationsbad für Messer
b
A -Wasseranshluss (Einlassen)F -Überfall
C -StromanschlussG -Gewindestift
D -Abfluss (Abschuss)
b
b
Produktbezeichnung
ST 01.F -
Sanitationsbehälter für Messer mit Flexoanschluss 1,5 m - 230V, 50 Hz
STS 01 -
Sanitations-Behälter für 2 Hackmesser - 230V, 50 Hz
S 01 -
Ständer für ST 1
K 01 -
Konsole für ST 1
b
Hier können Sie zum Produkt herunterladen
dwgST 01.F die Angaben für die Projektanten - ( 96 kB )
