ASO 02

Schuhtrockner

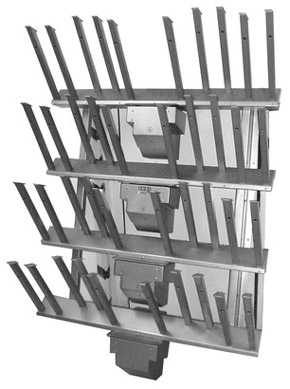

ASO 02 Schuhtrockner

ASO 02 ist ein Schuhtrockner mit Luftzirkulation und elektrischer Beheizung. Das Baukastenprinzip ermöglicht die Wahl der Größe je nach gewünschter Anzahl der zu trocknenden Paare Schuhe. Auf einen Tragrahmen können 1 bis 4 separate Trockeneinheiten montiert werden, jede für 5 Paar Schuhe. Jede Einheit ist im einem eigenen Ventilator ausgestattet, der für eine wirkungsvolle Luftzirkulation sorgt. Die Luft wird durch einen elektrischen Heizkörper erwärmt. Die Trockendauer kann an einem Zeitschalter eingestellt werden. Die Lüftungsöffnungen sind mit Klappen versehenen, die sich nach dem Aufsetzen des Schuhs automatisch öffnen.

Typische Ausführungen
ASO 02.1 - Schuhtrockner mit einer Trockeneinheit (für 5 Paar Schuhe)
ASO 02.2 - Schuhtrockner mit zwei Trockeneinheiten (für 10 Paar Schuhe)
ASO 02.3 - Schuhtrockner mit drei Trockeneinheiten (für 15 Paar Schuhe)
ASO 02.4 - Schuhtrockner mit vier Trockeneinheiten (für 20 Paar Schuhe)
b

Der Schuhtrockner ASO 02 ist insbesondere für Betriebe bestimmt, wo ständig Gummistiefel getragen werden. Das regelmäßige Trocknen der Stiefel beugt chronischen Erkrankungen und Pilzbefall der Füße vor. Die Edelstahl-Ausführung garantiert eine lange Lebenszeit des Gerätes und ermöglicht eine einfache Reinigung und Desinfektion. Der Schuhtrockner kann durch einen Ozongenerator zur besseren Bekämpfung von Pilzen und Krankheitserregern ergänzt werden.

Ausführungen gegen Aufpreis:

Ozongenerator - 1500 CZK pro Trockeneinheit

verstärkter Schutzgrad IP 54 - 2000 CZK pro Trockeneinheit

Technische Grunddaten
Stromversorgung:230 V, 50 Hz
Lufttemperatur:15 °C über Umgebungstemperatur
Trockendauer:min. 15 Minuten (einstellbar am Zeitschalter)
ASO 02.1
Schuhpaare:5
Anschlussleistung:320 W
Gewicht:22 kg
ASO 02.2
Schuhpaare:10
Anschlussleistung:640 W
Gewicht:36 kg
ASO 02.3
Schuhpaare:15
Anschlussleistung:960 W
Gewicht:50 kg
ASO 02.4
Schuhpaare:20
Anschlussleistung:1.280 W
Gewicht:64 kg
b
Bauseitige Vorbereitung
  1. Stromanschluss 230 V, 50 Hz – Kabel CYKY 3C x 1,5 ÷ 2,5, im Verteilerschrank gesichert durch Sicherungsschalter 10 A, mit 1-Phasen-Steckdose
  2. VORSICHT! Der automatische Schuhtrockner ASO 02 kann nur in Räumen mit normaler Umgebung gemäß ?SN 32 20 00 – 3 und ČSN 32 20 00 – 5 – 51 aufgestellt werden.
b
Lieferumfang
  • Tragrahmen
  • Trockeneinheiten (1 -4 Stück je nach Typ)
  • Steuerpult
  • Ventilatoren (1 - 4 Stück je nach Typ)
  • Anschlusskabel mit Stecker
b

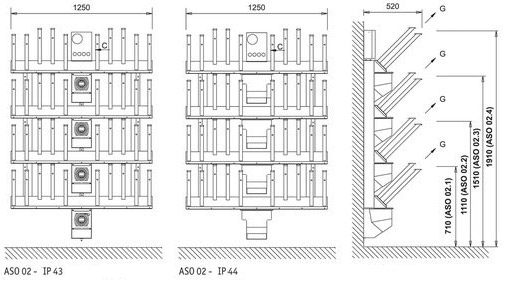

Schema

Schema - ASO 02 Schuhtrockner
b
C -Stromanschluss
G -Luftausgang
L -Anschlusskabel mit Stecker (2m)
b
b
Produktbezeichnung
ASO 02.1 -
Trockner für 5 Paare - 230V, 50 Hz
ASO 02.2 -
Trockner für 10 Paare - 230V, 50 Hz
ASO 02.3 -
Trockner für 15 Paare - 230V, 50 Hz
ASO 02.4 -
Trockner für 20 Paare - 230V, 50 Hz
b
Hier können Sie zum Produkt herunterladen
dwgASO 02.1 die Angaben für die Projektanten - ( 107 kB )
dwgASO 02.2 die Angaben für die Projektanten - ( 107 kB )
dwgASO 02.3 die Angaben für die Projektanten - ( 107 kB )
dwgASO 02.4 die Angaben für die Projektanten - ( 107 kB )
