SA 1

Unterputz-Duscharmatur

SA 1 Unterputz-Duscharmatur

SA 1 ist eine Unterputz-Duscharmatur für Neubauten, bzw. für Kompletterneuerungen von Sanitärbereichen. Die SA-Armaturen sind nur für den Einsatz in Verbindung mit den Münzautomaten der Firma AZP Brno (Typ MAS 1, MAS 2) vorgesehen. Die Armatur ist mit einem elektromagnetischen Ventil zum Steuern der Wasserzufuhr zur Dusche ausgestattet. Die Wasserzufuhr steuert der Benutzer je nach Bedarf selber durch Betätigen einer Taste in der Abdeckung der Armatur. Wir empfehlen zu diesen Armaturen die Duschbügel SP 1, SP 2.

Typische Ausführungen
SA 1.1 - Unterputz-Duscharmatur für Mischwasser
SA 1.TV - Unterputz-Duscharmatur für Kalt- und Warmwasser mit Thermostatventil
b
Technische Grunddaten
Wasseranschluss:G 1/2”
Anschluss für Duschrohr:G 1/2”
Wasserdruck:0,1 – 1,0 MPa
Stromversorgung:12 V, 50 Hz
Anschlussleistung:5 VA
Stromquelle:MAS 1 oder MAS 2
Gewicht:SA 1.1 – 1,1 kg
 SA 1.TV – 3,5 kg
b
Bauseitige Vorbereitung
  1. Aussparung für den Installationskasten des Ventils – Größe je nach Typ der Armatur SA 1
  2. Wasseranschluss
  3. Verbindungskabel zum Münzautomaten MAS
  4. weitere Vorbereitungen für das ganze System – siehe Katalogblatt der Münzautomaten MAS 1 oder MAS 2
b
Lieferumfang
  • Installationskasten
  • Ein- und Ausgangsverschraubung
  • Edelstahl-Abdeckung
  • Bedienungstaste
  • elektromagnetisches Ventil
  • Thermostatventil (SA 01.TV)
  • Kugelventil (SA 1.1)
  • Abdeck- und Montageblech (SA1.1)
  • Distanzrahmen
  • innerer Verbindungsschlauch (SA 1.TV)
  • kleines Montagematerial
  • Schaltplan
b

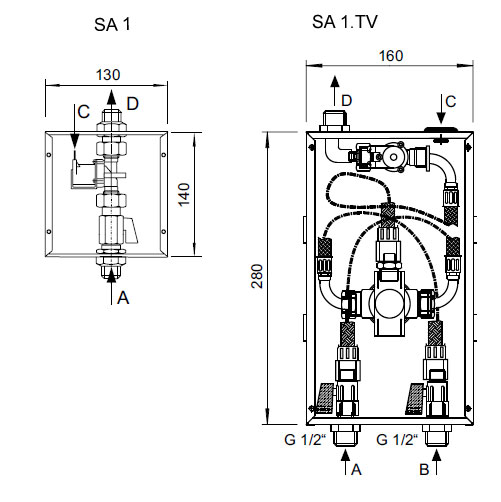

Schema

Schema - SA 1 Unterputz-Duscharmatur
b
A -Kaltwasser (SA 1.TV)
Mischwasser (SA 1.1)
Rohr G 1/2"
B -Warmwasser (SA 1.TV)
Rohr G 1/2"
C -Anschluss Aus MAS
D -Output zum duschrohr
Rohr G 1/2"
b
b
Produktbezeichnung
SA 1.1 -
Duscharmatur für Mischwasser
SA 1.TV -
Duscharmatur für Warm- und Kaltwasser
