SA 2

Duscharmatur

SA 2 Duscharmatur

SA 2 ist eine Aufputz-Duscharmatur, geeignet ausschließlich als Ersatz klassischer Duschbatterien bei Erneuerungen von Sanitärbereichen. Die Armaturen der Reihe SA 2 werden ohne Eingriff in die Kacheln an die bestehenden Wasseranschlüsse montiert. Nach der Demontage der ursprünglichen Batterie wird die Duscharmatur montiert. Die Armatur ist mit einem elektromagnetischen Ventil zum Steuern der Wasserzufuhr zur Dusche ausgestattet. Der Benutzer öffnet und schließt die Wasserzufuhr selber durch Betätigen einer Taste in der Abdeckung.

Die SA-2-Armaturen sind für den Einsatz in Verbindung mit den Münzautomaten der Firma AZP Brno (Typ MAS 1, MAS 2) vorgesehen.

Typische Ausführungen
SA 2.1 - Aufputz-Duscharmatur für Mischwasser
SA 2.TV - Aufputz-Duscharmatur für Kalt- und Warmwasser mit Thermostatventil
b
Technische Grunddaten
Wasseranschluss:G 1/2”
Wasserdruck:0,1 – 1,0 MPa
Stromversorgung:12 V, 50 Hz
Anschlussleistung:5 VA
Stromquelle:MAS 1 oder MAS 2
Gewicht:12 kg
b
Bauseitige Vorbereitung
  1. Wasseranschluss
  2. Verbindungskabel zum Münzautomaten MAS
  3. Für die Montage der Duscharmatur SA 2 ist keine weitere spezielle bauseitige Vorbereitung notwendig. Die Konstruktion der Armatur ermöglicht den Anschluss an den bestehenden Warm- und Kaltwasseranschluss mit 90 bis 160 mm Abstand in einer Höhe von 950 – 1 150 mm.
b
Lieferumfang
  • Edelstahl-Gehäuse
  • Bedienungstaste
  • Duschrohr
  • elektromagnetisches Ventil
  • Thermostatventil (SA 2.TV)
  • Eckventil (SA 2.TV – 2 Stück)
  • Anschlussschläuche
  • Tragrahmen
  • kleines Montagematerial
b

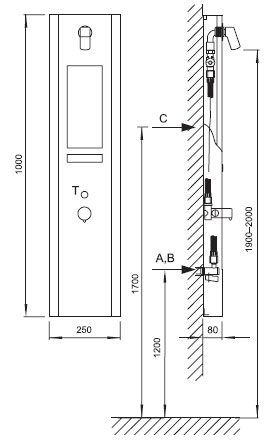

Schema

Schema - SA 2 Duscharmatur
b
A -Kaltwasser (SA 2.TV); Mischwasser (SA 2.1); Rohr G 1/2"
B -Warmwasser (SA 2.TV); Rohr G 1/2"
C -Anschluss AUS MAS
b
b
Produktbezeichnung
SA 2.1 -
Duscharmatur Aufputz für Mischwasser
SA 2.TV -
Duscharmatur Aufputz für Warm- und Kaltwasser
