		OV 02 robuster Abwassereinlass

OV 02 ist ein robuster Abwassereinlass mit Verschluss, der mit einem Fahrzeug überfahren werden kann. Er dient zum Entleeren der Abwasserbehälter bei den Wohnwägen.

Der Einlass kann angeschlossen werden
– an den bestehenden Kanalisierungsschacht (nur in Verbindung mit Installationsrahmen ROV 02)
– an den Behälter für Sommerbetrieb JOV 02.L
– an den Behälter für Ganzjahresbetrieb JOV 02.Z

Die Behälter sind mit einem Siphon versehen und werden an die Abwasserleitung d = 110 mm angeschlossen.

Technische Grunddaten
OV 02
Abmessungen:	540 × 540 × 85 mm
Tragkraft:	3500 kg
ROV 02
Abmessungen:	830 × 830 × 200 mm
JOV 02.L
Innenmaβe:	500 × 500 × 450 mm
Gesamtmaβe:	630 × 630 × 450 mm
JOV 02.Z
Innenmaβe:	500 × 500 × 1250 mm
Gesamtmaβe:	630 × 630 × 1250 mm
Abfluss:	d = 110 mm

Lieferumfang

Komplette Lieferumfang:

OV 02 + ROV 02
oder OV 02 + JOV 02.L
oder OV 02 + JOV 02.Z

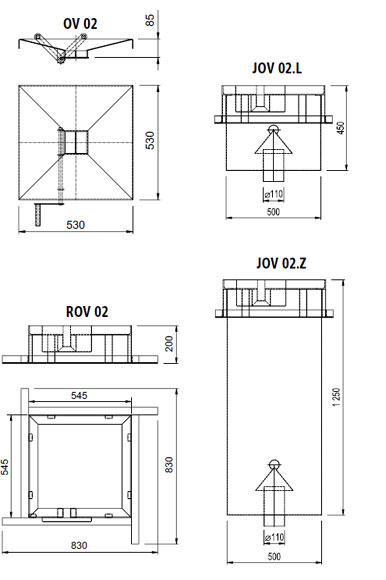

Schema

Bauseitige Vorbereitung
Loch in Boden vorbereitet: JOV 02.L – 630 × 630 × 200 mm (Einlass) und dann 530 × 530 × 250 mm JOV 02.Z – 630 x 630 x 200 mm (Einlass) und dann 530 × 530 ×1050 mm ROV 02 – 830 × 830 × 200 mm Abfluss d = 110 mm vorbereitet Kanalisationschacht für ROV 02 vorbereitet

Produktbezeichnung

OV 02 -

Überfahrbarer Abwassereinlass
