		VLK 01 Edelstahl-Ausguss mit Konsole und Schlauch

VLK 01 Edelstahl-Ausguss mit Konsole und Schlauch

VLK 01 ist ein Edelstahl-Ausguss, an die Wand zu befestigen, für Campingplätze, Tankstellen und Autobahnraststätten bestimmt, wo er zum Ausgießen des Inhaltes von Abfallbehältern von Caravans und anderen mobilen Einrichtungen dient.

Bestandteil der Ausguss ist die Konsole für ein Schlauch (3m 1/2“) mit Kugelhahn Anlegung.

Technische Grunddaten
Wasseranschluss:	G 1/2”
Wasseroutput:	G 1/2”, G 3/4”
Abfluss:	75 mm
Gesamtmaße des Ausgusses:	1250 x 640 x 575 mm
Innenmaße des Waschtisches:	600 x 500 x 250 mm
Gewicht:	32 kg

Bauseitige Vorbereitung
Vorbereiteter Wasseranschluss im Ausgussbereich in der Höhe von ca. 150 mm über dem Fußboden Vorbereiteter Abfluss 75 mm im Ausgussbereich in der Höhe ca. 150 mm über dem Fußboden, bzw. im Fußboden in der Entfernung von ca. 150 mm von der Wand.

Lieferumfang
Ausgussbecken mit Mantel und Hinterfront Ventile – 2 Stück (1/2 ”, 3/4 ”) Anschlussschläuche Eckventil mit Filter Schlauchkonsole Schlauch 3 m kleines Montagematerial

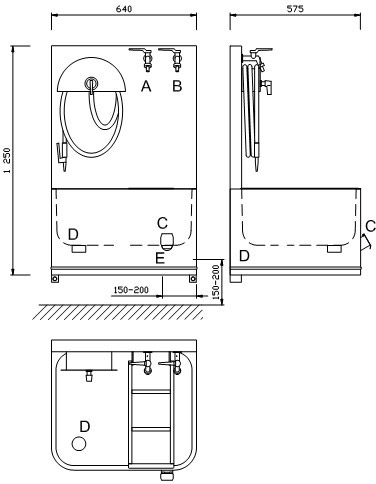

Schema

A -	Wasserausgang G 1/2"	D -	Abfluss d=75 mm
B -	Wasserausgang G 3/4"	E -	Wasseranschluss G 1/2"
C -	Abfluss für Caravan d=50 mm

Produktbezeichnung

VLK 01 -

Edelstahl-Ausguss mit Konsole und Schlauch

Hier können Sie zum Produkt herunterladen
VLK 01 die Angaben für die Projektanten - ( 99 kB )
