ZAS 3

Wertmarkenautomat für eine Dusche

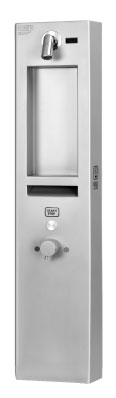

ZAS 3 Wertmarkenautomat für eine Dusche

NEUES DESIGN MIT ABLAGE

ZAS 3 ist ein Wertmarkenautomat für eine Dusche. Die Aktivierung erfolgt mittels einer speziell geformten Wertmarke. Der Wertmarkenautomat ist direkt in der Aufputz-Duscharmatur in der Duschkabine eingebaut. Diese Lösung vereinfacht die Benutzung des Automaten und ermöglicht das Verlängern der Duschdauer durch Einwerfen einer weiteren Wertmarke direkt in der Dusche. Nach Einwerfen der Wertmarke steht eine eingestellte Wassermenge zur Verfügung. Der Benutzer öffnet und schließt die Wasserzufuhr selber durch Betätigen einer Taste. Der Automat erfasst die Wassermenge, die Aufenthaltsdauer in der Kabine ist nicht entscheidend. Der verbleibende Anteil der Wassermenge wird durch eine LED-Anzeige in der Abdeckung des Duschautomaten angezeigt.

Der Preis für das Duschen ist durch den Preis der Wertmarke gegeben. Die Wassermenge kann einfach am Wertmarkenautomaten eingestellt werden. Es werden Wertmarken mit der Bezeichnung ZT 1 verwendet, sie sind aus profiliertem Edelstahlblech hergestellt.

Der Wertmarkenautomat ZAS 3 ist für die Aufputzmontage an bestehende Wasseranschlüsse für Duschbatterien vorgesehen. Sein Einsatz erfordert keinerlei bauseitige Vorbereitung oder Eingriffe in die Kacheln.

Neu ist der Duschautomat mit der Funktion „KOSTENLOSER BETRIEB“ ausgestattet, geeignet zum Beispiel in Fällen, wenn der ganze Campingplatz pauschal vermietet wird und die Benutzung der Duschen im Preis inbegriffen ist. Im Standard-Lieferumfang des Wertmarkenautomaten für Duschen ZAS 3 ist neu ein schwenkbarer Duschkopf in Antivandal-Ausführung SP 4 enthalten, der ein einfacheres Ausrichten des Wasserstromes in beengten Verhältnissen ermöglicht. Die Kunststoffabdeckung des Thermostatventils wurde durch eine Edelstahlabdeckung in Antivandal-Ausführung ersetzt, die zudem die Bildung von Wasserstein am Stellknopf für die Temperatureinstellung verhindert.

Ebenfalls neu am Automaten ist die Nische zum Ablegen von Seife o.Ä.

Standardmäßig liefern wir zu jedem Paneel einen gesonderten Schlüssel. Wünschen Sie gegen Aufpreis alle Schlösser gleichschließend, dann geben Sie das bitte bei der Bestellung mit an. Sollten Sie schon in der Vergangenheit dieses Produkt erworben haben und Sie möchten weitere Paneele nachbestellen, geben sie uns zuvor einen Hinweis, dass wir Ihnen Ware mit dem gleichen Schließzylinder liefern können.

In der Standardausführung ist der Wertmarkenautomat ZAS 3 aus Edelstahl AISI 304 gefertigt, auf Wunsch ist auch AISI 316 möglich. Zum Reinigen keine chlorhaltigen Mittel verwenden. Empfohlene Reinigungsmittel der Firma WÜRTH: Regenerationsmittel für Metall (8931211), Pflegespray für Edelstahl (0893 121-K).

Typische Ausführungen
ZAS 3.1 - Duschautomat für Mischwasser
ZAS 3.TV - Duschautomat für Kalt- und Warmwasser mit Thermostatventil
b
Technische Grunddaten
Wasseranschluss:G 1/2”
Wasserdruck:1 - 10 bar (0,1 – 1,0 MPa)
Stromversorgung:12 V, 50 Hz
Anschlussleistung:6 VA
Stromquelle:ZAC 1/20 (max. 3x ZAS 3)
 ZAC 1/36L (max. 6x ZAS 3)
 ZAC 1/50 (max. 8x ZAS 3)
Wertmarken:ZT 1
Duschdauer:10 s – 42,5 min
Gewicht:12,0 kg
b
Bauseitige Vorbereitung
  1. Anschlusskabel 12 V, 50 Hz von der Stromquelle ZAC
  2. Die Installation des Automaten ZAS erfordert keine spezielle bauseitige Vorbereitung – die Konstruktion ermöglicht den Anschluss an den bestehenden Warm- und Kaltwasseranschluss mit 90 bis 160 mm Abstand
b
Lieferumfang
  • Edelstahl-Gehäuse
  • Wertmarkensensor
  • Steuerelektronik mit Anzeige
  • Wertmarkenbehälter
  • Abdeckung mit Schloss
  • elektromagnetisches Ventil
  • Thermostatventil (ZAS 3.TV)
  • Eckventil (ZAS 3.TV – 2 Stück)
  • Piezotaste
  • Duschrohr SP 4
b
Schema

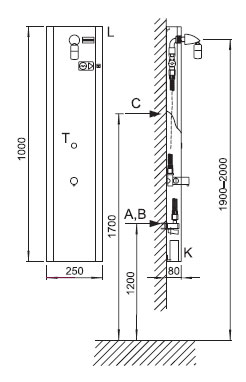

ZAS 3.TV - Standard Version
Schema - ZAS 3 Wertmarkenautomat für eine Dusche
b
A -Kaltwasser G 1/2" (ZAS 3.TV) oder vorgemischtes Wasser (ZAS 3.1)K -Wertmarkenbehälter
B -Warmwasser G 1/2" (ZAS 3.TV)L -Display
C -Stromanschluss 12 V, 50 HzT -Piezotaste
I -Wertmarkeneinwurf
b

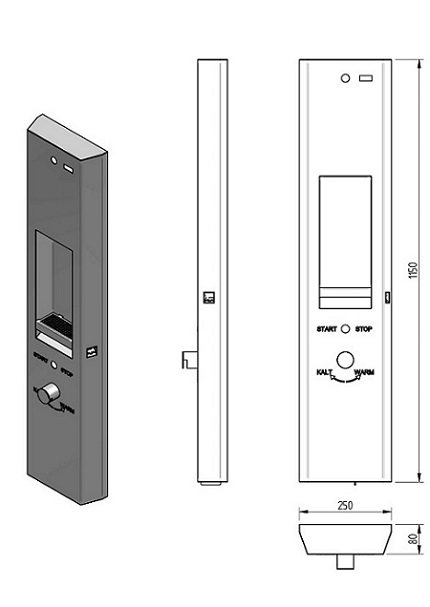

ZAS 3.TV - Deutsche Version
Schema - ZAS 3 Wertmarkenautomat für eine Dusche
b
A -Kaltwasser G 1/2" (ZAS 3.TV) oder vorgemischtes Wasser (ZAS 3.1)
B -Warmwasser G 1/2" (ZAS 3.TV) - Innengewinde
C -Stromanschluss 12 V, 50 Hz
b
b
