Wertmarkengesteuerte Unterputz-Duscheinheit

BSZA 01 Wertmarkengesteuerte Unterputz-Duscheinheit

BSZA 01 ist ein Wertmarkenautomat für den Einbau in eine Wand. Der Körper des Automaten besteht vorne aus einem einzigen Edelstahlblech Stärke 3 mm. Die Wertmarken werden von hinten entnommen. Durch seine robuste Konstruktion ist der Wertmarkenautomat für bezahlten Bezug von Wasser in Räumen mit erhöhter Gefahr absichtlicher Beschädigung (Haftanstalten) bestimmt.

Nach Einwurf der Wertmarke wird dem Benutzer eine voreingestellte Dauer des Wasserbezuges ermöglicht, mit der er mittels einer Taste nach Belieben wirtschaften kann (durch Betätigen abwechselnd An- und Abschalten des Wassers, der Zyklus kann beliebig oft wiederholt werden). Sobald dem Benutzer nur noch eine Minute Wasserbezug verbleibt, wird der Wasserstrom unterbrochen, wodurch der Benutzer auf das nahende Ende des Bezugs aufmerksam gemacht wird. Der Betreiber kann bei Einsatz dieser Duschautomaten den monatlichen Wasserverbrauch beim Duschen mit einer Genauigkeit von maximal Dutzenden Litern Warmwasser verfolgen.

Technische Grunddaten
Abmessungen:250 x 500 mm
Dicke der Wand zum Einbau des Automats:min. 100 mm
Angewandte Marke/Jeton:ZT 1
Versorgungsspannung:12 V, 50 Hz
Leistungsbedarf:max. 6 VA
Wasserdruck :0,1 - 1 MPa
Einstellbare Wasserflusszeit:10 s - 42,5 min je 10 s
Gesamtbetriebszeit:2 x Wasserflusszeit
b
Bauseitige Vorbereitung
  1. Vorbereitete Öffnung für die Installation des Automats
  2. Anschlusskabel für Stromversorgung 12 V, 50 Hz von der Stromquelle ZAC
  3. Wasseranschluss
b
Lieferumfang
  • Edelstahlpaneel
  • Wertmarkensesor
  • Steuerelektronik mit Anzeige
  • Eckventil (BSZA 01.TV - 2x, BSZA 01.1 - 1x)
  • elektromagnetisches Ventil
  • Wertmarkenbehälter
  • kleines Montagesmaterial
b

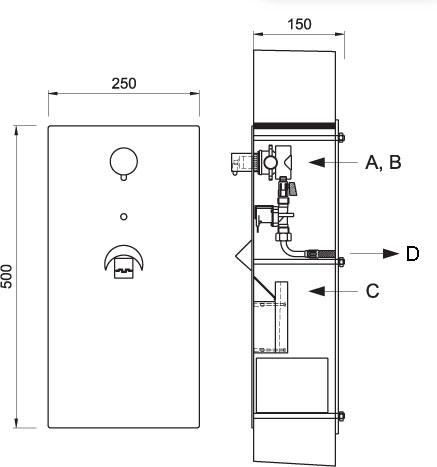

Schema

Schema - BSZA 01 Wertmarkengesteuerte Unterputz-Duscheinheit
b
A -Kaltwasser oder Mischwasser
B -Warmwasser
C -Stromanschluss
O -Wasseranschluz zur Dusche
b
b
Produktbezeichnung
BSZA 01.1 -
Wertmarkengesteuerte Unterputz-Duscheinheit für ein Wasser
BSZA 01.TV -
Wertmarkengesteuerte Unterputz-Duscheinheit mit thermostatischem Ventil
