Wertmarkengesteuerte Automat für Dusche

BSZA 02 Wertmarkengesteuerte Automat für Dusche

BSZA 02 ist ein Wertmarkenautomat für Wandmontage. Der Mantel des Automaten ist aus Edelstahl Stärke 2 mm hergestellt, auf der Oberfläche gibt es keine demontierbaren Elemente. Der Automat hat kein mechanisches Schloss, dass beschädigt oder unberechtigt geöffnet werden könnte. Das Öffnen des Wertmarkenbehälters erfolgt elektronisch mittels eines elektromagnetischen Schlosses. Ist dieses Schloss verschlossen, kann auch der ganze Automat nicht vom Tragrahmen demontiert werden.

Nach Einwurf der Wertmarke wird dem Benutzer eine voreingestellte Dauer des Wasserbezuges ermöglicht, mit der er mittels einer Taste nach Belieben wirtschaften kann (durch Betätigen abwechselnd An- und Abschalten des Wassers, der Zyklus kann beliebig oft wiederholt werden). Sobald dem Benutzer nur noch eine Minute Wasserbezug verbleibt, wird der Wasserstrom unterbrochen, wodurch der Benutzer auf das nahende Ende des Bezugs aufmerksam gemacht wird. Der Betreiber kann bei Einsatz dieser Duschautomaten den monatlichen Wasserverbrauch beim Duschen mit einer Genauigkeit von maximal Dutzenden Litern Warmwasser verfolgen.

Technische Grunddaten
Abmessungen:220 x 1000 x 70 mm
Angewandte Wertmark:ZT 1
Stromquelle:12 V, 50 Hz
 (ZAC 1/20-max.3xBSZA 02)
 (ZAC 1/50-max.8xBSZA 02)
Anschlussleistung:max. 6 VA
Wasserdruck :0,1 - 1 MPa
Einstellbare Wasserflusszeit:10 s - 42,5 min je 10 s
Gesamtbetriebszeit:2 x Wasserflusszeit
b
Bauseitige Vorbereitung
  1. Anschlusskabel für Stromversorgung 12 V,50 Hz von der Stromquelle ZAC
  2. Anschluss eines Kabels aus dem Warteraum für die Bedienung des für die Ausgabe der eingeworfenen Jetons bestimmten Schlosses
  3. Für die Installierung des ZAS-Automats sind keine weiteren baulichen Maßnahmen erforderlich – die Konstruktion ermöglicht Anbindung an derzeitige Anschlüsse mit Abstand von 90 bis 160 mm in der Höhe von 950 - 1150 mm.
b
Lieferumfang
  • Edelstahlpaneel
  • Wertmarkensensor
  • Steuerelektronik mit Anzeige
  • Wertmarkenbehälter
  • Elektromagnetisches Ventil
  • Thermostatventil (BSZA 02.TV)
  • Eckventil (BSZA 02.1-1x, BSZA 02.TV-2x)
  • Duschrohr SP2
  • Kleines Montagesmaterial
b

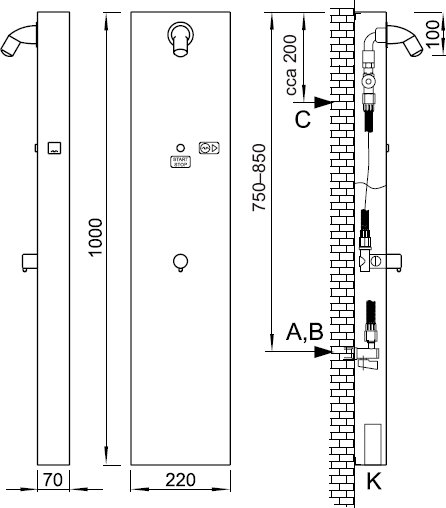

Schema

Schema - BSZA 02 Wertmarkengesteuerte Automat für Dusche
b
A -Kaltwasser (BSZA 02.TV), Mischwasser (BSZA 02.1) Rohr G 1/2" Innengewinde
B -Warmwasser (BSZA 02.TV) Rohr G 1/2" Innengewinde
C -Stromanschluss
b
b
Produktbezeichnung
BSZA 02.1 -
Wertmarkengesteuerte Automat für Dusche für ein Wasser
BSZA 02.TV -
Wertmarkengesteuerte Automat für Warm- und Kaltwasser mit thermostatischem Ventil
b
Hier können Sie zum Produkt herunterladen
dwgBSZA 02 die Angaben für die Projektanten - ( 27 kB )
