Sicherheits-Edelstahltoilette

BSNZ 01 Sicherheits-Edelstahltoilette

BSNZ 01 ist eine Edelstahl-Hängetoilette in matter Ausführung. Die Anordnung der Montagebohrungen der Toilette BSNZ 01 entspricht üblichen Keramiktoiletten.

BSNZ 01 ist geeignet für die automatische Spüleinrichtung AUZ 3 mit Konsole KZ 1 oder die Spüleinrichtung AUZ 5 für Vorsatzschalen. Die Spüleinrichtung AUZ 3 oder AUZ 5 und die Konsole KZ 1 sind gesondert zu bestellen. Die automatischen Spüleinrichtungen AUZ werden berührungslos durch einen optoelektromischen Sensor gesteuert. Beim Verlassen der Reaktionszone erfolgt durch Öffnen eines elektromagnetischen Ventils die Spülung der Toilette.

Die Edelstahltoilette BSNZ 01 ist aufgrund ihrer Robustheit vor allem für Modernisierungen von Haftanstalten, Jugendanstalten, Untersuchungszellen und Einrichtungen ähnlicher Art bestimmt und für die Spüleinrichtung AUZ für maximale Wassereinsparungen vorgesehen.

Das Produkt ist aus Edelstahl AISI 304 hergestellt und darf nicht in chemisch aggressiver Umgebung betrieben werden. Zum Reinigen keine chlorhaltigen Mittel verwenden. Empfohlene Reinigungsmittel der Firma WÜRTH:

Regenerationsmittel für Metall (8931211)

Pflegespray für Edelstahl (0893 121-K)

Technische Grunddaten
Wasseranschluss:d = 34 mm
min. Wasserdurchfluss:70 l/min
Abfluss:d = 90 mm
Distanz der Befestigungsschrauben:180 mm
Gewicht:11 kg
b
Bauseitige Vorbereitung
  1. Aussparung für den Installationskasten (nur bei AUZ 3)
  2. Wasseranschluss gemäß Skizze
  3. Abfluss d = 90 mm gemäß Skizze
  4. Anschlusskabel – 12 V, 50 Hz von der Stromquelle ZAC (nur bei AUZ 3)
  5. Konsole oder andere Vorrichtung zum Befestigen der Toilette
b
Lieferumfang
  • Edelstahltoilette
  • Befestigungsmaterial
b
Auf Bestellung
  • KZ 1 – Konsole für Hängetoilette
  • AUZ 3 – automatischer WC-Spüler
  • AUZ 5 – automatischer WC-Spüler für Vorsatzsysteme
b

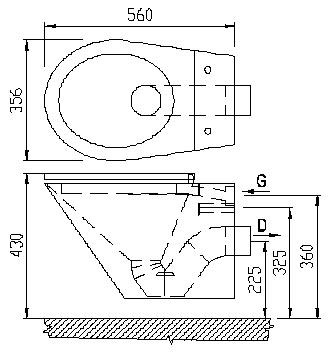

Schema

Schema - BSNZ 01 Sicherheits-Edelstahltoilette
b
G -Wasseranschluss (Rohr d = 34 mm)
D -Abfluss d = 90 mm
b
b
Produktbezeichnung
BSNZ 01 -
Sicherheits-Edelstahltoilette, Wandmontage
b
Hier können Sie zum Produkt herunterladen
dwgBSNZ 01 die Angaben für die Projektanten - ( 42 kB )
