BSPZ 01

Urinalrinne, wandhängend, SICHERHEITSAUSFÜHRUNG

BSPZ 01 Urinalrinne, wandhängend, SICHERHEITSAUSFÜHRUNG

BSPZ 01 ist eine Urinalrinne zum Befestigen an die Wand. Die Rinne ist für soziale Einrichtungen in Betrieben mit höherer Gefahr von vorsätzlicher Beschädigung bestimmt. Sie ist zum Beispiel für soziale Einrichtungen in Gefängnissen, diagnostischen Anstalten für Problemjugend usw. geeignet.

Die Rinne wird üblich aus Edelstahl Stärke 2 mm angeboten. Auf Kundenwunsch kann die Materialdicke bis auf 3 mm verstärkt werden. Der matten Oberflächenbehandlung wird durch Strahlung mit keramischen Kugeln (Balotina) erreicht. So behandelte Oberfläche ist in Bezug auf Reinhaltung mehr geeignet.

Für Spülung der Rinne wird die zeitgesteuerte Spülung COS 01 empfohlen.

Die Rinnenausführung ist gemäß der Abfallplatzierung recht oder links (bei Ansicht von vorne). Gewünschte Ausführung führen Sie bei der Bestellung an.

Typische Ausführungen
BSPZ 01.1 - Urinalrinne-Sicherheitsausführung, 1250 mm
BSPZ 01.2 - Urinalrinne-Sicherheitsausführung, 1900 mm
BSPZ 01.3 - Urinalrinne-Sicherheitsausführung, 2500 mm
BSPZ 01.4 - Urinalrinne-Sicherheitsausführung, 3000 mm
b
Technische Grunddaten
Wasseranschluss:G 1/2”
Abfluss:d = 40 mm
Gewicht:45 - 110 kg
b
Bauseitige Vorbereitung
  1. Vorbereitete Wasserzuleitung gemäß Schema
  2. Abfluss d = 40 mm
b
Lieferumfang
  • Edelstahlrinne
  • Geruchsverschluss d = 40
  • Befestigungsrahmen
  • Kleines Montagematerial
b
Auf Bestellung
  • COS 01 - zeitgesteuerte Spülung
b

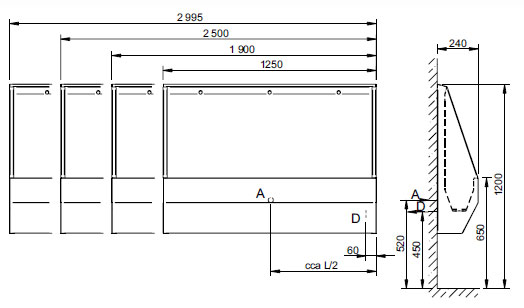

Schema

Schema - BSPZ 01 Urinalrinne, wandhängend, SICHERHEITSAUSFÜHRUNG
b
A -Stromanschluss
D -Abfluss
b
b
Produktbezeichnung
BSPZ 01.1 -
Urinalrinne, wandhängend, 1250 mm, SICHERHEITSAUSFÜHRUNG
BSPZ 01.2 -
Urinalrinne, wandhängend, 1900 mm, SICHERHEITSAUSFÜHRUNG
BSPZ 01.3 -
Urinalrinne, wandhängend, 2500 mm, SICHERHEITSAUSFÜHRUNG
BSPZ 01.4 -
Urinalrinne, wandhängend, 3000 mm, SICHERHEITSAUSFÜHRUNG
b
Hier können Sie zum Produkt herunterladen
dwgBSPZ 01.1 die Angaben für die Projektanten - ( 33 kB )
dwgBSPZ 01.2 die Angaben für die Projektanten - ( 33 kB )
dwgBSPZ 01.3 die Angaben für die Projektanten - ( 33 kB )
dwgBSPZ 01.4 die Angaben für die Projektanten - ( 33 kB )
