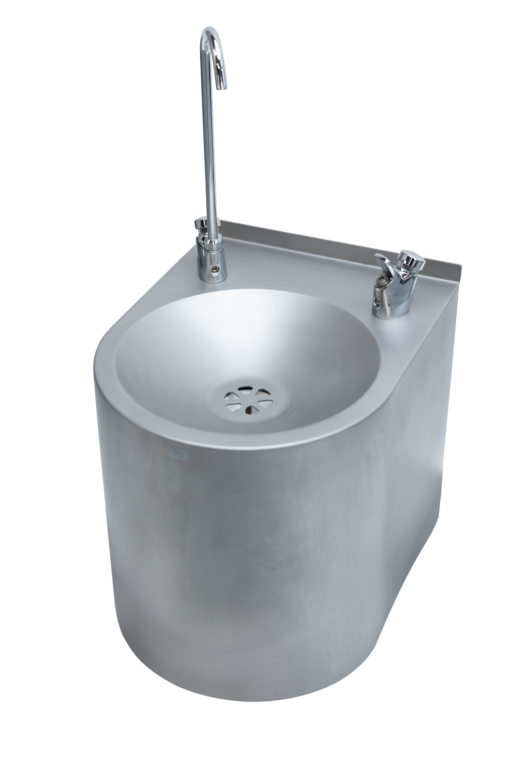

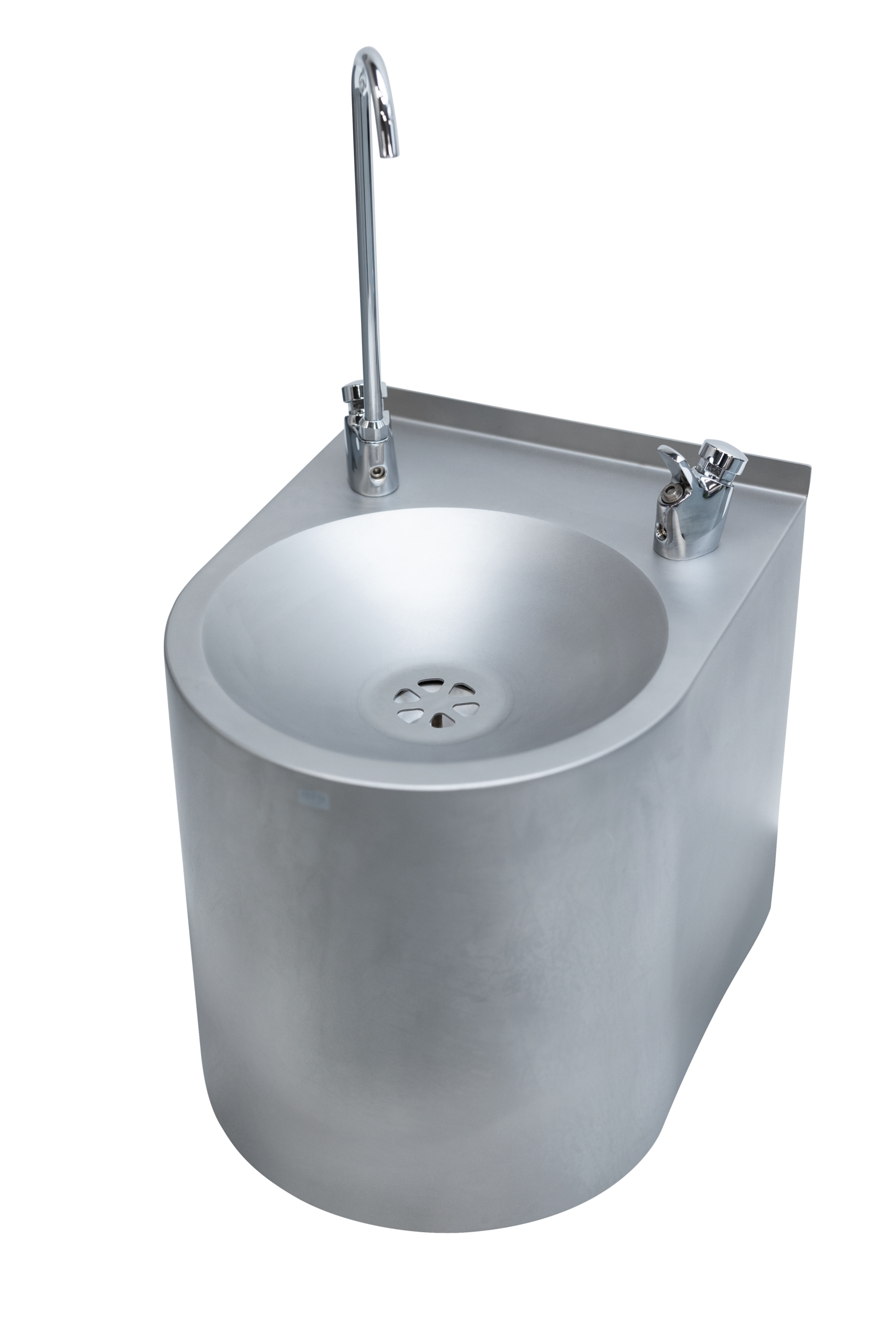

AFO 01.L Hängender Edelstahl-Trinkbrunnen mit Flaschenbefüllung
AFO 01.L ist ein hängender Trinkbrunnen aus Edelstahl in modernem Design mit Druckventil und einfacher Bedienung. Der Trinkbrunnen verfügt über einen zweiten Arm zum Befüllen von Flaschen/Gläsern. Wasser fließt, während das Ventil gedrückt wird und für eine einstellbare Zeit nach dem Loslassen, wodurch die Düse gespült wird.
Die Wasserzufuhr erfolgt über einen flexiblen Schlauch, der Siphon besteht aus einer flexiblen Kupplung. Die flexible Konstruktion von Wasserzulauf und Ablauf ermöglicht einen variablen und problemlosen Anschluss des Trinkbrunnens und dessen einfache Demontage.
Der Edelstahl-Trinkbrunnen AFO 01.L eignet sich besonders für Schulen, Gesundheits- und Wellnesseinrichtungen, Sportplätze, Spielplätze und andere öffentliche Bereiche.
Der Trinkbrunnen AFO 01.L besteht aus Edelstahl AISI 304.
Die Version AFO 01.CLL besteht aus Edelstahl AISI 316. Sie ist für Umgebungen mit höheren Chlorkonzentrationen geeignet.
Zur Behandlung von Edelstahlprodukten empfehlen wir die Verwendung von Würth-Produkten – Konservierung (Bestellnr. 0893 121 K), Reinigung (Bestellnr. 893 121 1).
Komplettlieferung
- Tränkebeckenkörper mit integrierter Schale … 1 Stück
- Dübel d 10 … 4 Stück
- Schraube 6×50 … 4 Stück
| Gesamtmaße | 280 x 340 x 570 mm |
| Innenmaß Becken | d = 245 mm |
| Ablauf | d = 40 mm |
| Wasseranschluss | G 1/2" Innengewinde |
| Wasserdruck | 0,2 – 0,6 MPa, empfohlen 0,3 MPa |
| Gewicht | 5,45 kg |
- Vorbereiteter Wasseranschluss – G 1/2" gemäß Diagramm
- Ein feinmaschiger Filter (100 Mikron) muss im Wasseranschluss verwendet werden, um mechanische Verunreinigungen aus dem Wasser zu entfernen. Dies erhöht die Zuverlässigkeit des Druckventils deutlich. Schäden am Mechanismus durch eindringende Verunreinigungen sind nicht reklamationsfähig.
- Vorbereiteter Ablauf für Novodur-Flexkupplung d = 40 mm

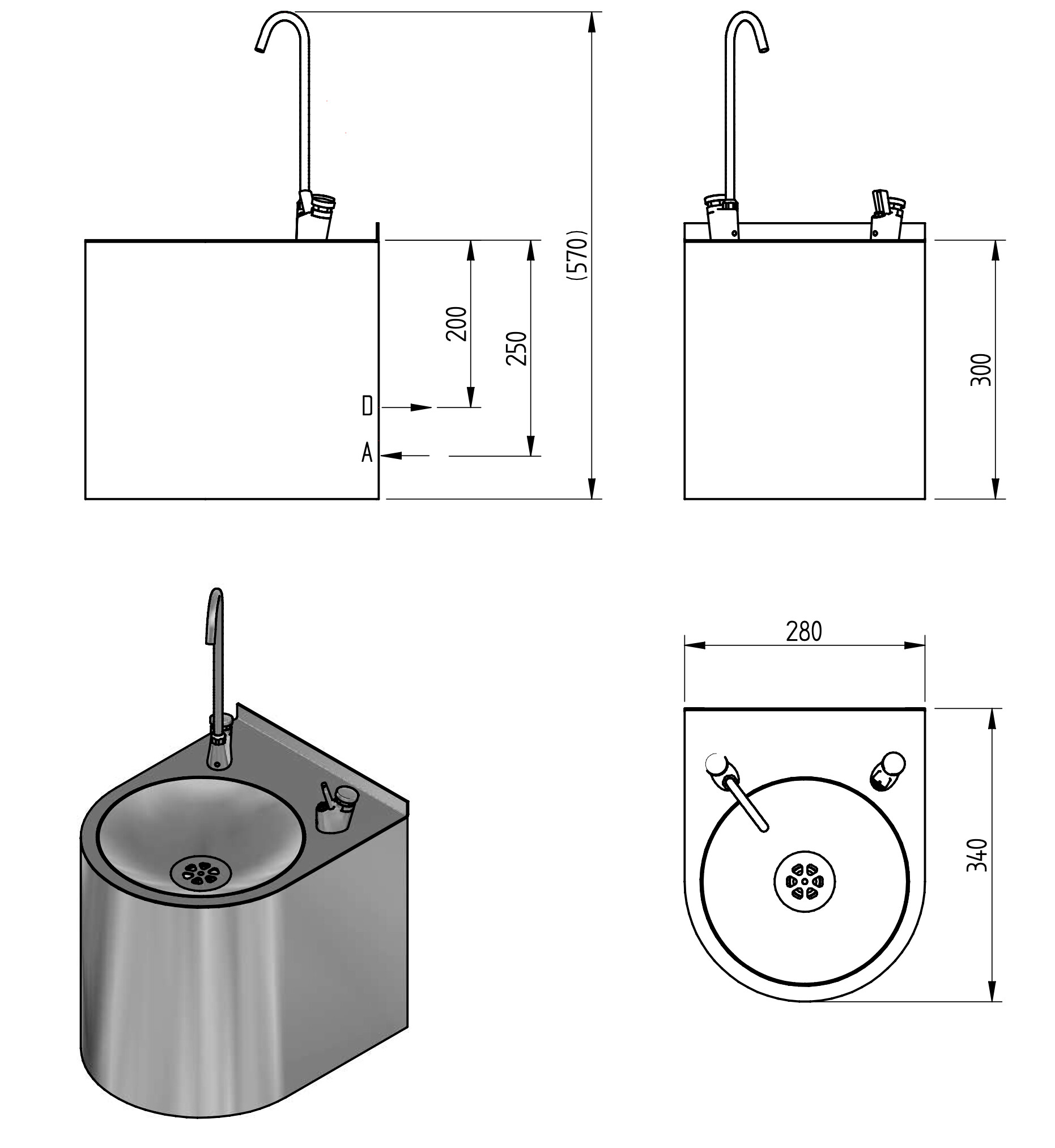

Aufgrund der flexiblen Konstruktion des Trinkbrunnen-Zu- und Ablaufs sind die in der Abbildung gezeigten Anschlussmaße nur empfohlen. Der Zu- und Ablauf kann im Rahmen der beweglichen Trinkbrunnen-Zuleitungen und des freien Platzes auf der Rückseite bedarfsgerecht verlegt werden.
- A – Wasserzulauf G 1/2" innen
- D – Ablauf d = 40 mm
