VLU 01 Edelstahl-Ausguss mit automatischem Waschtisch
VLU 01 ist ein Edelstahl-Ausguss mit Hebelbatterie, kombiniert mit einem Waschtisch mit automatischer Waschtischbatterie. Der optoelektronische Sensor reagiert auf Hände vor dem Auslaufrohr – bei Bewegung der Hände in der Reaktionszone wird die Wasserzufuhr durch elektromagnetische Ventile geöffnet und bleibt auch für eine bestimmte Zeit nach Entfernen der Hände (Nachlaufzeit) geöffnet. Die Wassertemperatur in der automatischen Batterie wird durch ein Mischventil eingestellt, das im Lieferumfang enthalten ist (auf Wunsch auch mit Thermostatventil).
Der Abfluss befindet sich auf der jeweils dem kleinen Becken entgegenliegenden Seite. In der Standardausführung ist der Abfluss von vorne gesehen rechts, eine linke Ausführung ist in der Bestellung anzugeben.
Der Ausguss ist für Lebensmittelbetriebe mit Platzmangel bestimmt, wo in einem einzigen 650-mm-Modul durch den Einsatz von Ausguss und Waschtisch den Hygieneanforderungen Rechnung getragen werden kann.
Packungsinhalt
- Waschtisch mit Mantel und Hinterfront
- Hebelbatterie
- Waschtisch mit Mantel
- Auslaufrohr
- Elektronik
- elektromagnetisches Ventil
- Eckventil mit Filter – 2 Stück
- Mischventil
- Abflusssiphon
- Anschlussschläuche
- kleines Montagematerial
| Ausguss | |
| Wasseranschluss | G 1/2” |
| Abfluss | 75 mm |
| Lichter Durchmesser des Abflusses | 56 mm |
| Innenmaße des Ausgusses | 600 x 550 x 300 mm |
| Automatischer Waschtisch | |
| Reichweite des Sensors | 0 – 0,2 m |
| Innenmaße des Waschtisches | 300 x 240 x 100 mm |
| Schutzgrad | IP 55 |
| einstellbare Nachlaufzeit | 0 – 4 s (eingestellt auf 1 s) |
| Wasserdruck | 0,1 – 1,0 MPa |
| Stromversorgung | 12 V, 50 Hz |
| Anschlussleistung | 6 VA |
| Stromquelle | ZAC 1/20 (max. 3 x VLU 1) |
| ZAC 1/50 (max. 8 x VLU 1) | |
| Gewicht | 32 kg |

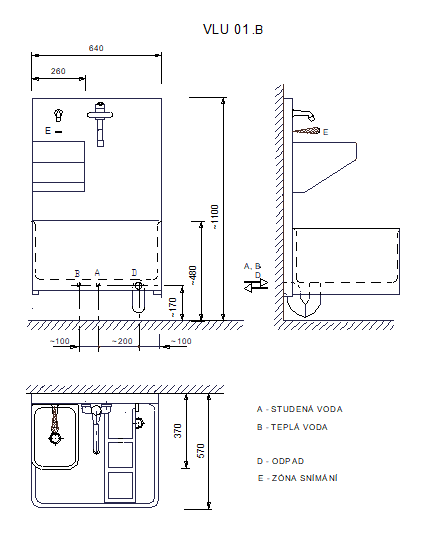

- Wasseranschluss gemäß Skizze
- Abfluss 75 mm
- Anschlusskabel 12 V, 50 Hz von der Stromquelle ZAC
VLU 01 VLU 01.B
-
- A – Kaltwasser Rohr G 1/2" Innengewinde
- B – Warmwasser Rohr G 1/2" Innengewinde
- C – Stromanschluss
- D – Abfluss
- E – Reaktionszone
