AUP 5-II Keramik-Urinal Golem mit automatischer Spülung

Der Sensor befindet sich am Siphon befestigt und reagiert auf die Änderung im Siphon bei Benutzung des Urinals. Bei Benutzung wird die Steuerelektronik aktiviert. Nach Ende der Benutzung und Verlassen der unmittelbaren Umgebung des Urinals wird das elektromagnetische Ventil geöffnet, das Urinal wird gespült. Nähert sich eine Person dem Urinal, ohne es zu benutzen, reagiert die Steuerelektronik nicht, es erfolgt keine Spülung. Auf diese Weise wird unnötiges Spülen, zum Beispiel beim Vorbeigehen am Urinal, vermieden. Die Konstruktion des Spülers ermöglicht eine einfache Montage durch Anschließen und Befestigen an der Wand. Das automatische Urinal AUP 5 der zweiten Generation ist für Sanitärbereiche bestimmt, bei denen hoher Komfort und Sauberkeit bei maximaler Wassereinsparung gewünscht sind.
Nach 24 Stunden ohne Benutzung wird das Urinal automatisch gespült, wodurch ein Austrocknen des Siphons verhindert wird.
Das Urinal beinhaltet keine optischen Sensoren. Alle Elemente befinden sich im Hohlraum des Urinals, was die Absicherung des Spülers gegen Beschädigung deutlich steigert. Das System reagiert nicht auf vorbeigehende Personen, Pegelschwankungen oder schlechte Entlüftung der Kanalisation und beseitigt die Nachteile älterer Sensorsysteme, die schlechter auf dunkle Farben reagieren Die Elektronik ignoriert kurzzeitige Unterbrechungen der Benutzung bei medizinischen Beschwerden.

Packungsinhalt

  • Keramik-Urinal GOLEM (Jika)
  • selbstansaugender Siphon mit Elektronik
  • elektromagnetisches Ventil
  • Eckventil mit Filter
  • Batteriehalter (AUP 5.B)
  • Batterie 1,5 V (AUP 5.B) – 4 Stück
  • Anschlussschlauch
  • abgedeckte Schrauben – 2 Stück

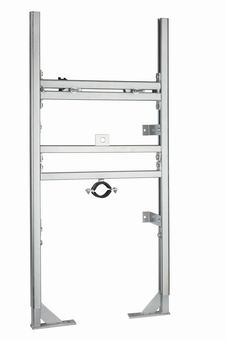

NP 01 – Edelstahl-Schamwand zwischen zwei Urinalen
ZAC – Stromquelle 12V, 50Hz

Wasseranschluss G 1/2“
Wasserdruck 2 - 8 Bar (AUP 5.B)
1 - 10 Bar (AUP 5)
Abfluss d = 50 mm
einstellbare Spülzeit 3– 16 s (eingestellt auf 6 Sek.)
Stromversorgung 12 V, 50 Hz (AUP 5)
6 V DC (AUP 5.B )
Anschlussleistung 6 VA (AUP 5)
Stromquelle ZAC 1/20 (max. 3 x AUP 5)
ZAC 1/50 (max. 8 x AUP 5)
Batterie AA 1,5 V (AUP 5.B – 4 Stück)
Lebensdauer der Batterien bei 100 Schaltungen täglich cca. 1,5 Jahre
Gewicht 10,5 kg
Mindestdurchfluss 12 l/min.
  • Wasseranschluss - Tr 1/2“ gemäß Skizze
  • Abfluss d = 50 mm
  • Anschlusskabel für Stromversorgung 12 V, 50 Hz von der Stromquelle ZAC (nur bei AUP 5)

    • A – Wasseranschluss (Rohr G=1/2“ Innengewinde)
    • C – Stromanschluss Kabel CYKY 2A x 1,5 (AUP 5)
    • C* – Stromquelle 230 V, 50 Hz - (AUP 5.Z-II)
    • D – Abfluss (d=50)
